Controlador de Ethernet de Arduino Basic fácil (2 / 5 paso)

Paso 2: Configurar Hardware inicial

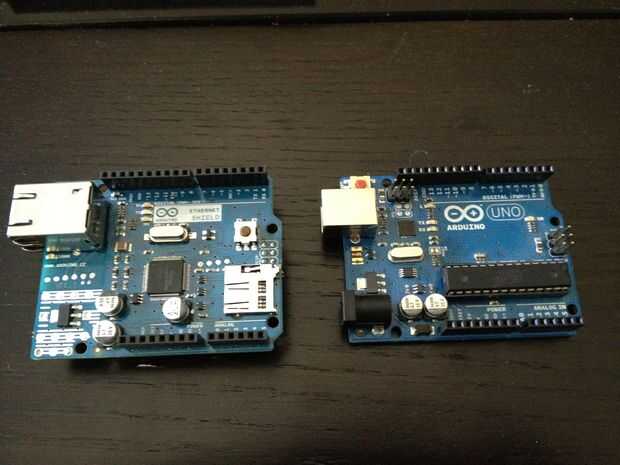

Si usted tiene uno de los más nuevos Arduino Ethernet escudos, vendrá con el escrito de la dirección Mac en la parte posterior de la misma.
Escriba seperatly antes de colocar su escudo en la placa Arduino.

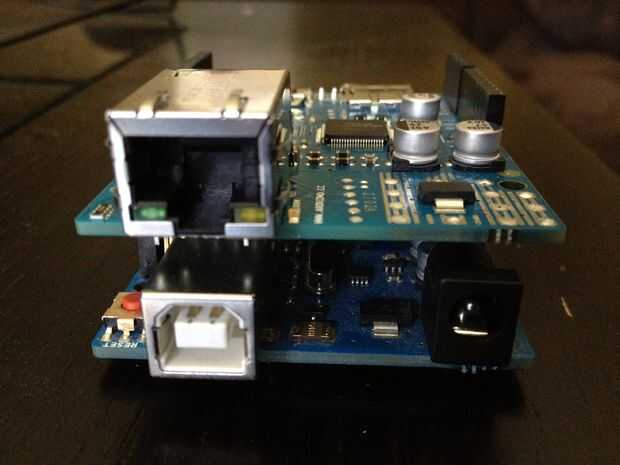

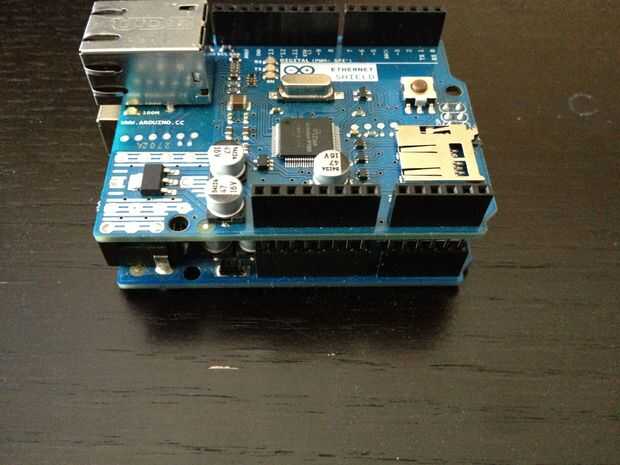

Para configurar, sólo tiene que enchufar los pasadores de la rúbrica del escudo en su Arduino.

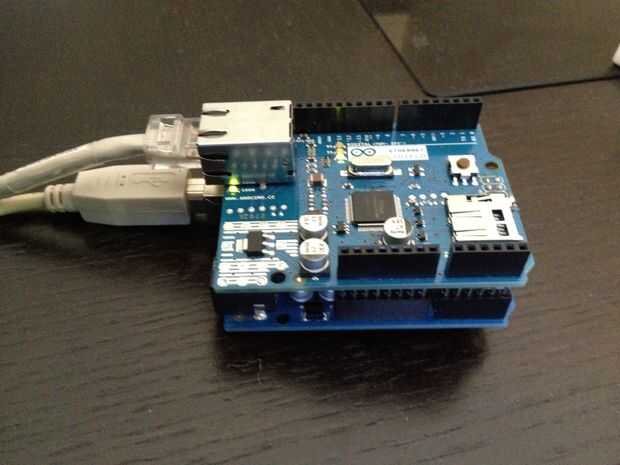

Utilice el cable ethernet para conectar tu Arduino Ethernet Shield a la red a través de su Router.

Tenga en cuenta que escudo el Ethernet está conectado a los pines 10, 11, 12, 13 para los que no se puede utilizar.

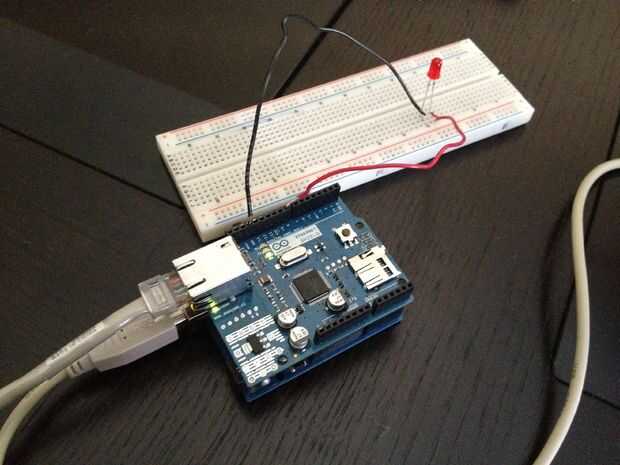

Conecte el extremo positivo del LED en un protoboard y a su vez al Pin 8 y el extremo negativo del LED a tierra en la red del protector.
