Paso 3: Punta de prueba de cables - muy importante
Me enteré de la manera dura que colores de los cables no significan nada en cables de GC y Wii.
Utilizando 2 controladores de OEM GC plata, tenía colores de los diferentes cables con diversos pinouts.
Debido a esto, es necesario sondear los cables en los puertos de GC y Wii.

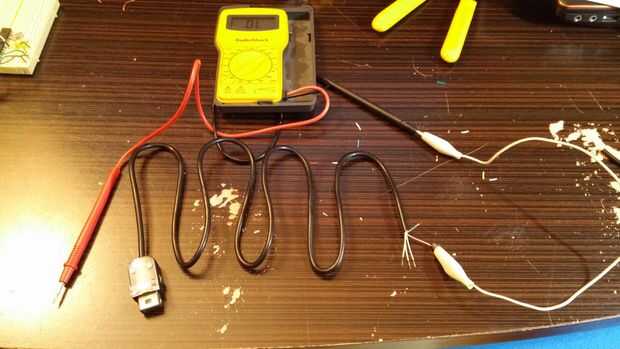

- Conectar las pinzas cocodrilo a un extremo del metro multi.

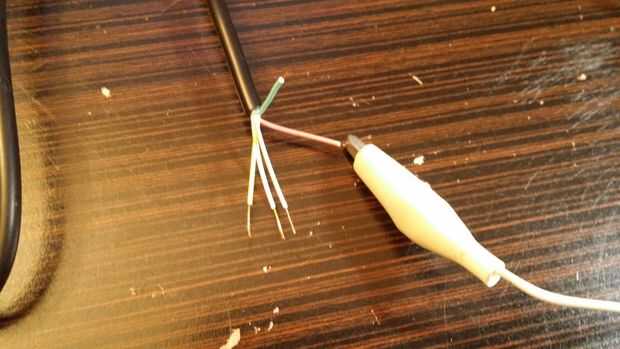

- Conecte el otro extremo de la pinza de cocodrilo a un hilo de GC.
- Observe el color del alambre en Bloc de notas.
- Establecer MM en continuidad.
- Poner otro MM sonda en enchufe masculino GC.
- Toque cada uno de 6 terminales hasta que suene o muestra conexión.
- Marca el color y el terminal en Bloc de notas. EJ: Rojo = datos
- Repita para cada cable en el enchufe de la GC.
- Repita el proceso para el enchufe del wiimote.
Mi ejemplo: (se supone es correcto. Puede freír el controlador si mal)
- GC (OEM):
----------- - rojo = gnd
- blanco = datos
- azul = gnd
- verde = 3.3v
- amarillo = 5V (rumble)

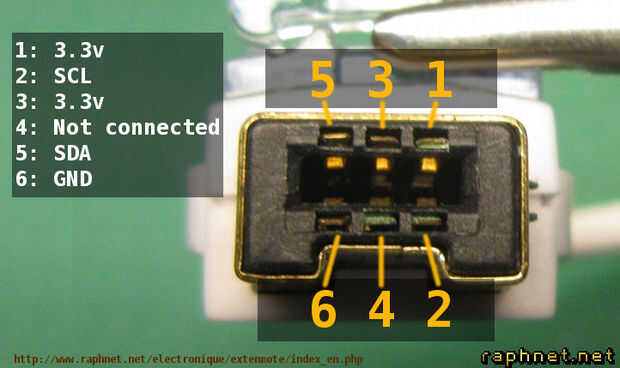

- Wii Nunchuck (OEM):
-------------- - Rojo = 3, 3V
- Blanco = GND
- Amarillo = SCL
- Verde = SDA
