Paso 4: El archivo Hex para Atmega168 que destella

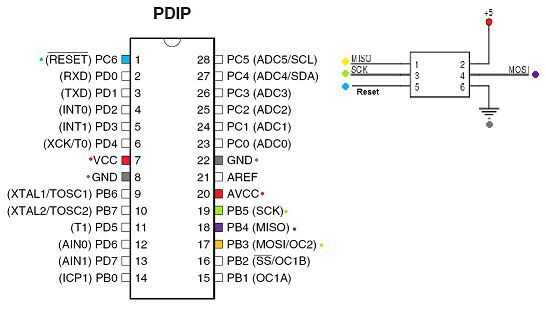

6 terminales deben conectarse de chip programador usb. Revise las imágenes de referencia.
- MISO
- SCK
- MOSI
- RESET
- 5V
- TOMA DE TIERRA
Usé un programador usb para flash mi chip. Esto significa que un archivo hex compilado se envía desde la computadora al chip. Ninguna programación real que debe hacerse.
El archivo HEX descargar aquí: (click derecho Guardar destino como...)
http://www.raphnet.net/Electronique/extenmote/exte...
Este es un firmware que le dirá el chip cómo manejar todas las señales.
Todos los chips Atmega necesitan fusible bytes. No te preocupes de lo que hacen, solo sabe que necesita este diseño:
- byte alto = 0xDF
- byte bajo = 0xDF
- Extendido = 0 x 01
Su chip flasheo el programa debe tener una opción para configurar estos fusibles. He utilizado ProgISP en mi sistema.

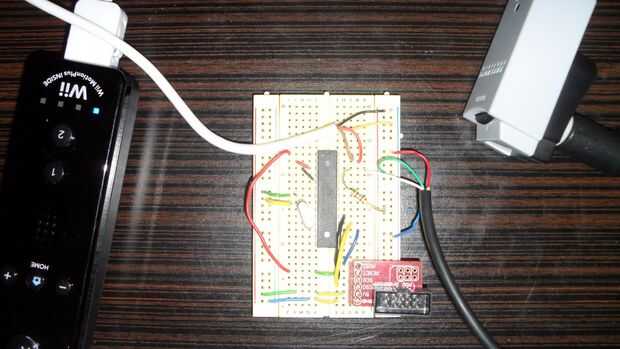

Cuando lo tienes flasheado, estás listo para comenzar el embarque de pan.
