Paso 5: diseño
Voy a suponer que usted sabe los fundamentos del uso de un protoboard. Si no es así, hay muchas guías para eso.
También se asume que sabes soldar los cables.

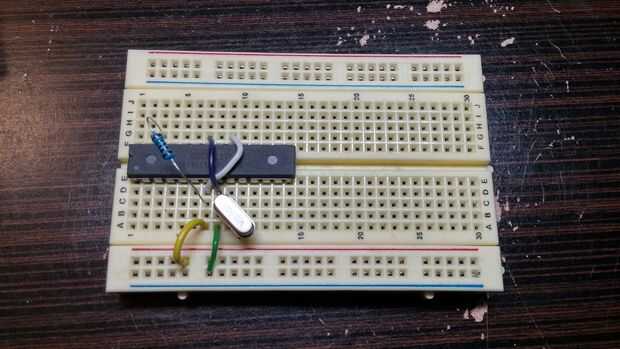

Conectar el microcontrolador programado.

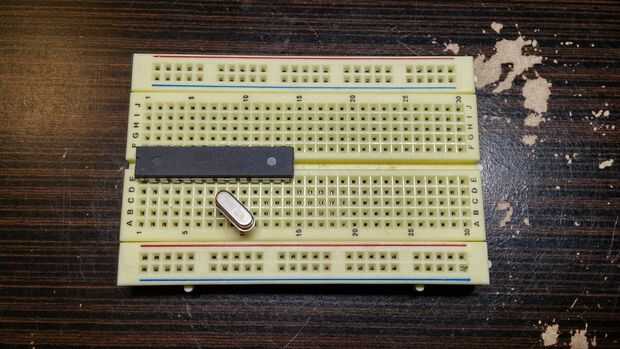

- Enchufe el oscilador.

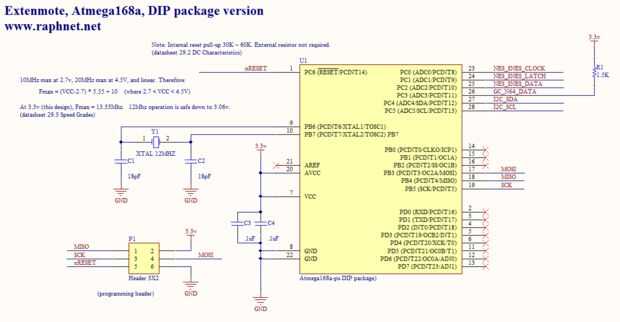

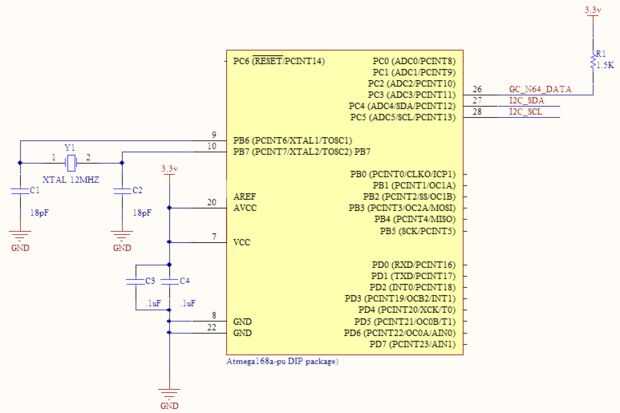

- Inicio conectar Wiimote cables y alambres de GC. Siga el cuadro esquemático.

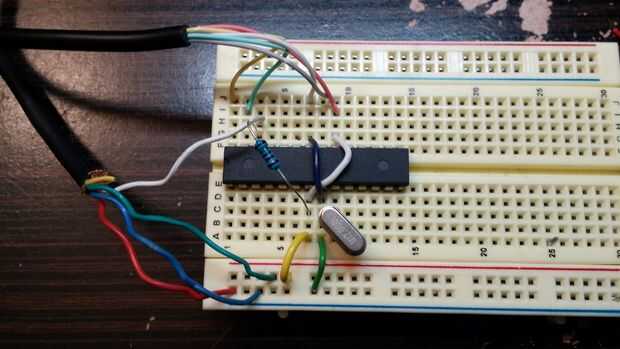

- La 3 º muestra imagen mía ha enchufado y trabajo.
Prueba de que todo está funcionando. Si no comprobar cable color sondas y esquema de cableado.
Si todo funciona, es hora de la diversión parte: abarrotar todo eso dentro del controlador GC.
