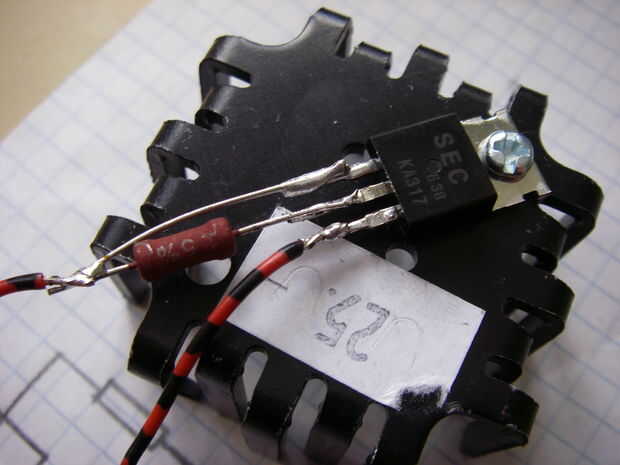

Paso 3: Montar

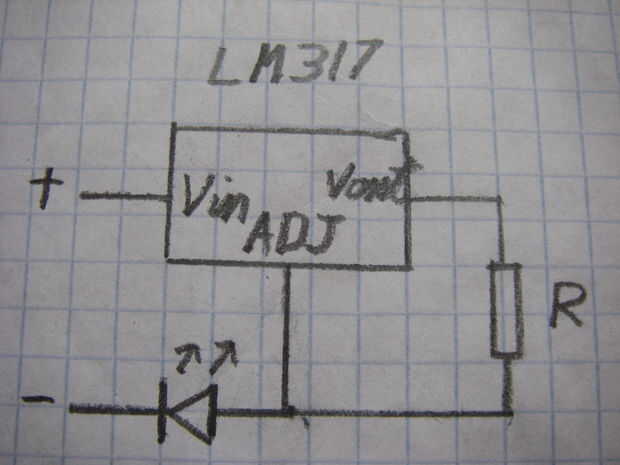

La fuente de corriente constante tiene una caída de tensión de 3 V, por lo que la tensión de alimentación siempre debe ser superior a la tensión del LED de 3 V y puede ser hasta 37V que es el voltaje máximo de entrada de los LM317.
Ejemplo: Vas a conectar dos LEDs de Luxeon blanco con 3,42 tensión cada (mayormente mencionado como Vf en fichas técnicas comunes). Puede cambiar el voltaje de entrada de 9, 84V (3,42 + 3,42 + 3) hasta 37V (3,42 + 3,42 + 30.6).
Puede conectar hasta 10 LEDs de alta potencia para este circuito.
El voltaje más alto fuente LM317, el más caliente se pone. así que no será una buena idea para suministrar con alta tensión innecesaria.
