Paso 4: Extras

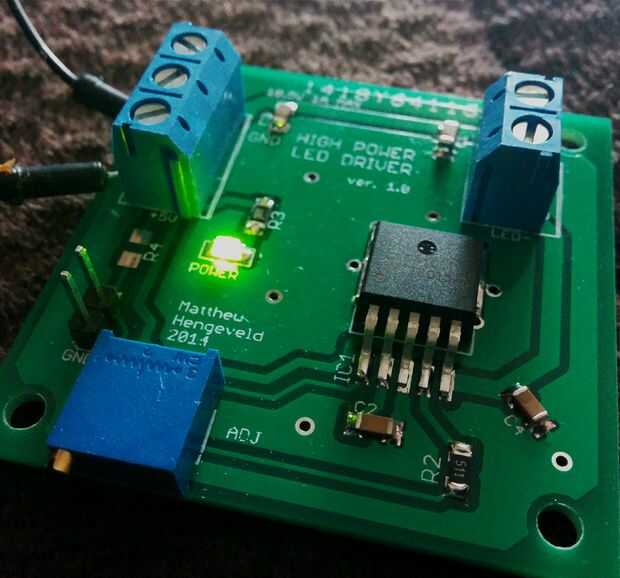

Con el diseño adecuado, uno puede caber CAT4101s múltiples en un solo 5 cm x 5 cm PCB sin problemas. Diseñé mis Controladores para ser utilizado en diferentes aplicaciones, ya sea uno o cuatro. Sólo una CAT4101 por Junta dejando un poco de espacio. Usé esta sala en varias formas diferentes. Algunos o todos de estos, pueden omitirse sin afectar la funcionalidad de la CAT4101: conducción LEDs en una corriente constante.
Condensadores de extras:
Hay dos condensadores extras en mis tablas que no son necesarios. Después de las pruebas C3 y C4 resultaron no para ser crítica.
Trimpot RSET:
Si vas a utilizar estos es un proyecto permanente y saber exactamente qué límite de corriente lo desea, puede omitirse el trimpot conectarse RSET.
Potencia LED:
Quería un indicador visual que mis tarjetas de controlador de LED fueron accionados y. Pongo un 2.2V LED en serie con un resistor de 180 ohmios. 180 fue elegido porque trabajaría con el rango de voltajes en VIN: de 3, 3V a 5.5V.
Yo no he puesto un LED en LED + debido a la amplia gama de voltaje podría tener. Si diseño de 12V a 15mA, se requiere una resistencia de 680 Ohm. Si el LED + Voltaje se baja a 5V, el LED sólo conseguiría 4mA. Si levanta a 24V, el LED conseguiría 35mA, 15 más que el LED está diseñado para manejar.
