Un compacto, fácil de montar, controlador de LED salidas que TTL PWM señales de rojo, verde y azul LED. El PWM señales de control de conductores del LED (salida juntas, Reglamento basado en MOSFET/Resistor o reguladores de corriente constante), que son seleccionados basado en la configuración (corriente, voltaje, tipo) del LED ser controlados. 2 botones, pantalla LED de 7 segmentos y 3 dígitos son en un PCB separado conectado con un cable de cinta, por lo que se puede montar en cualquier lugar. La pantalla muestra al usuario la dirección actual o lo que se establece el modo actual de independiente en. Los 2 botones se utilizan para configurar la dirección DMX (arriba/abajo) y para el control independiente para cuando no se utiliza la entrada DMX. El usuario puede seleccionar el tiempo en el dispositivo utiliza 3 o 5 canales de DMX datos. El dispositivo puede ajustarse para entrar en diferentes modos de solo si pierde señal DMX o no DMX está siendo utilizado. Todas las preferencias de usuario ha cambiado se guardan en el dispositivo y la carga en el inicio hacia arriba.

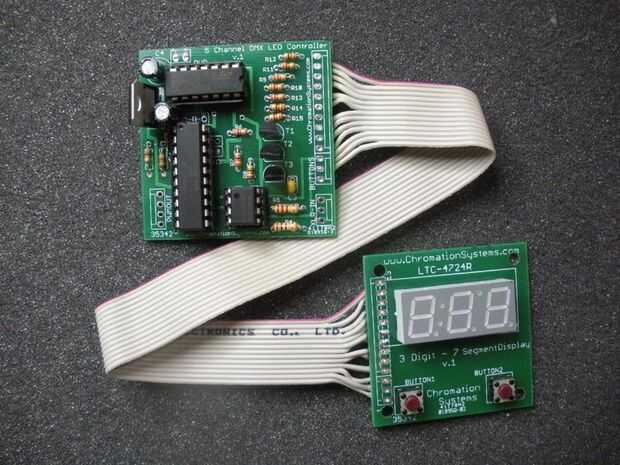

PCB del controlador es 2 "x 2" x 0,5" alto. Está conectado con el PCB de la pantalla con el cable de cinta de filamento de 13. El PCB del display es 1.75 "x 1,75" x 3/8" y tiene agujeros en cada esquina para soportes o tornillos. Los diagramas están en la hoja de datos.
Modo 3 canales:
- 1 - rojo - rojo valor, 0 - 255
- 2 - verde - rojo valor, 0 - 255
- 3 - azul - rojo valor, 0 - 255
5 modo de canal: Mismo rojo, verde, azul los canales, y
- 4 - obturador- (Master de brillo) Escalas de la proporcionalidad de los valores rojo, verde y azul para el valor de obturación, 255 producirá los valores reales que rojo, verde o azul. 128 se dividen los valores RGB a la mitad.
- 5 - luz estroboscópica - luces estroboscópicas los colores utilizando los valores de obturador y RGB. 0 es off, 5 o más comienza en 1hz hasta 10hz efecto estroboscópico.
Cuando el dispositivo no tiene una señal DMX o pierde señal, caerá en modo independiente seleccionado de usuario, el modo es seleccionado por el usuario y se guarda en el dispositivo.
Independiente:

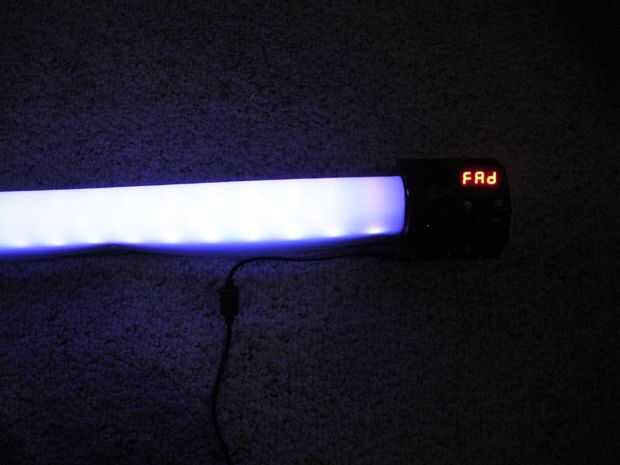

- Desvanecer- Ciclos a través de todos los colores, con control de velocidad
- Flash- Destellos de colores predefinidos, con Control de velocidad
- Mantener- Sostiene las salidas en sus valores previouscolor, en caso de pérdida de conectividad DMX. Espera.
- No hay datos - desactivar todas las salidas
- Seleccione - muestra un color seleccionado, se queda de ese color. 0 - 255 color selecciona R -> G -> B
Descargar la Ficha aquí o visite la Página Web DMX-512 LED controlador con pantalla LED .
Por favor en contacto conmigo si se requieren canales de DMX modificado o personalizado o funciones independientes. O grueso de las compras o firmware licencias.
Tengo un tutorial de work in progress sobre DMX LED Wash Light diseño solo lo básico ahora mismo, pero se ampliará.
