Paso 9: Utilización - construir una luz
Usé un viejo artefacto fluorescente luz negra y reinstalado con 21 vatios 12v RGB LED franja de luz(6 vatios por el metro) y este controlador para ejecutarlo. Quería cierta versatilidad con cómo las conexiones se encontraban, así podría establecer en lado o soporte habría acceso al DMX de entrada/salida y botones de la pantalla. Tiene 2 juegos de DMX en y salidas a cada lado, están todos en paralelo, nada especial.
Recuerde que una tarjeta de salida se selecciona basándose en la configuración de los LEDs, cualquier tipo de LED puede ser controlado con esta controladora. Contacte con nosotros para ayuda para elegir una tarjeta de salida.
Me olvidé de sacar fotos a pocos pasos. Cuando colocación o construcción de luces personalizado, todos va hacer diferente, pero echa un vistazo a cómo ésta funcionaba hacia fuera.
-Completar y probar el controlador, este utilizará una 12v de entrada, por lo que el controlador necesita absolutamente el 7805 instalado.

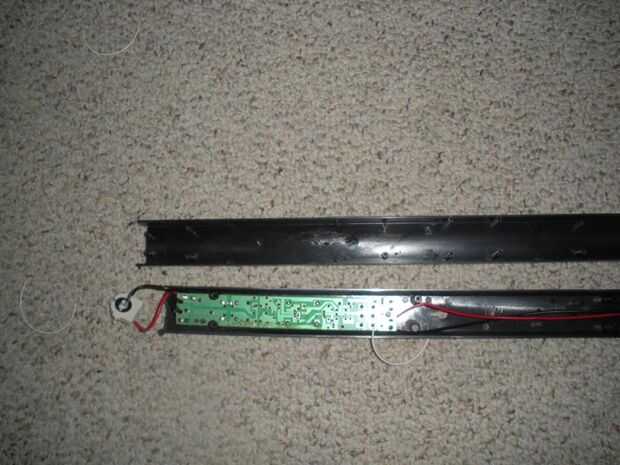

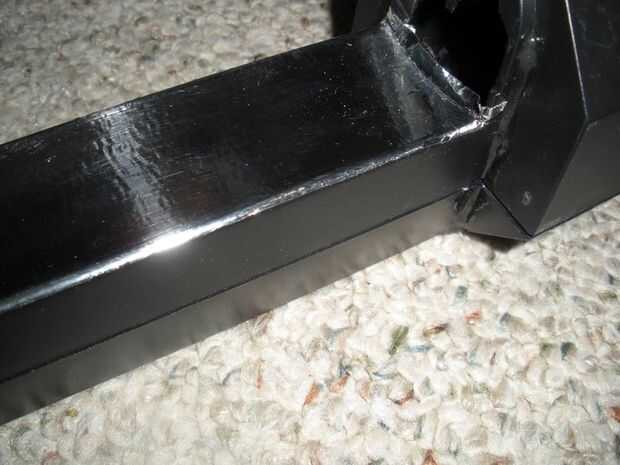

-Después de desarmar la luz rescatada y de su electrónica antiguos Destripando, prueba de ajuste del circuito para ver donde encajarían, el caso del octágono en el extremo tenía un montón de espacio.
-Decidir donde las XLRs irá, DC Power Jack y el botón de botón PCB.

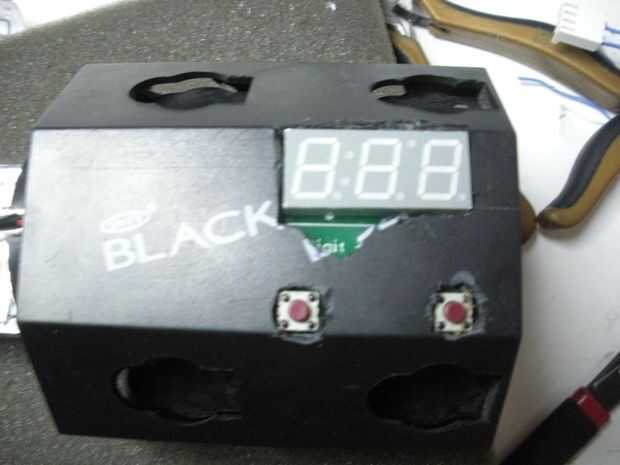

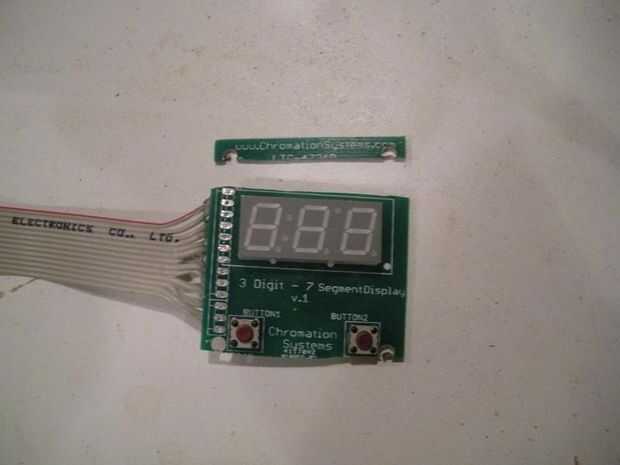

-El lugar que quería que la pantalla no era lo suficientemente grande, pero fue capaz de recortar el PCB y dicho ajuste.
-Utilizando el diagrama, encuentra en la hoja de datos o para descargar, marcar la ubicación de donde cortar.

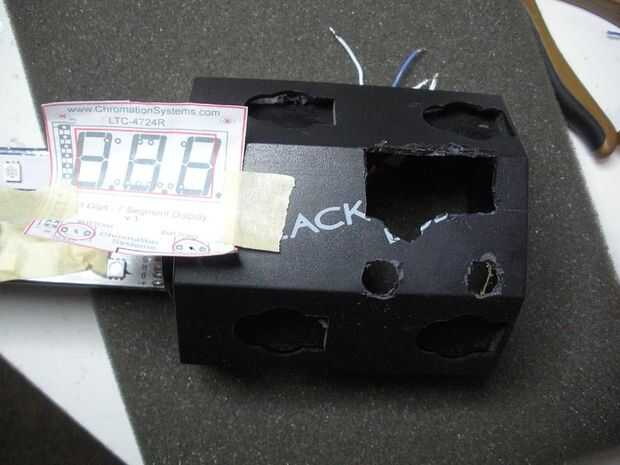

-Orificio de la pantalla en primer lugar, los métodos varían grandemente, he usado una navaja de afeitar como el plástico era muy débil. trató de anotar y coloque el lado pasado y rompieron más de lo que quería.
-Perfore los orificios de botón con una broca de 5/16" o algo así, entonces utilice una maquinilla de afeitar para cortar por lo que puede caber los botones cuadrados.

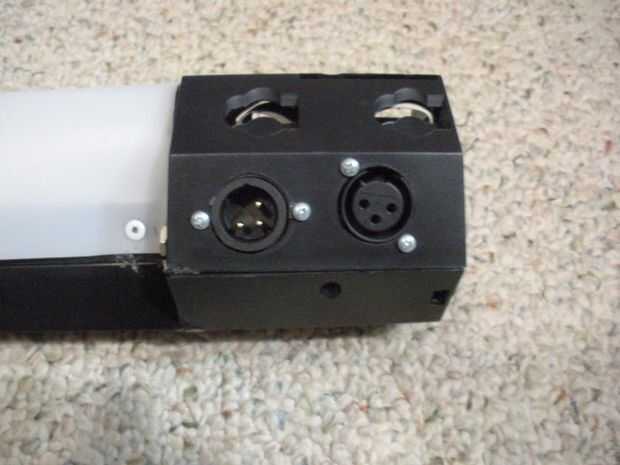

-Marcar y perforar para la XLR, utilizar un 7/8" broca, espadas de trabajar, pero ten cuidado.
-Marque y perfore los agujeros para tornillos de XLR.

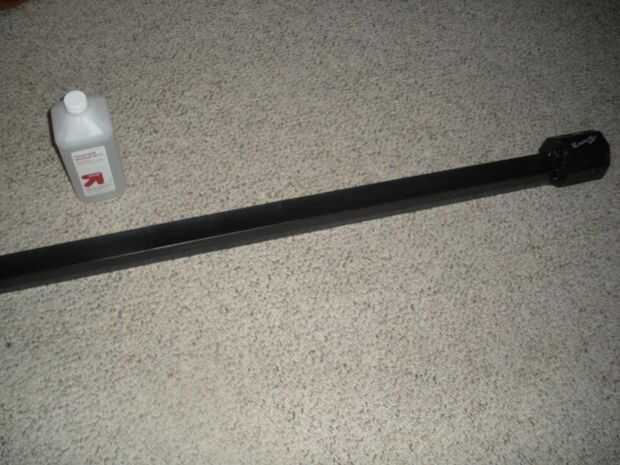

-Limpiar la zona donde van los LEDs con alcohol.

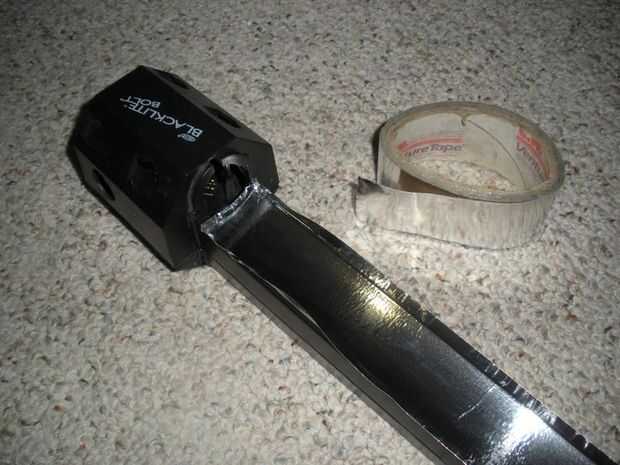

-Aplica alguna cinta de aluminio para el área limpiada, que reflejan la luz y disipar algo de calor.
-Recortar con una cuchilla de afeitar.

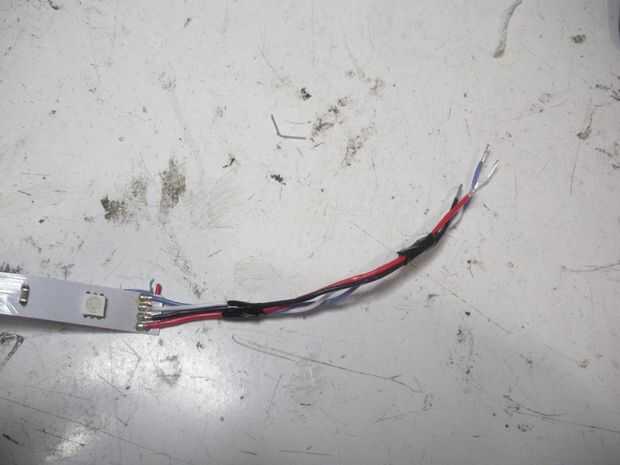

-Suelda alambre 22ga color a todos los contactos en los 3 Cabos de la tira de luz RGB.

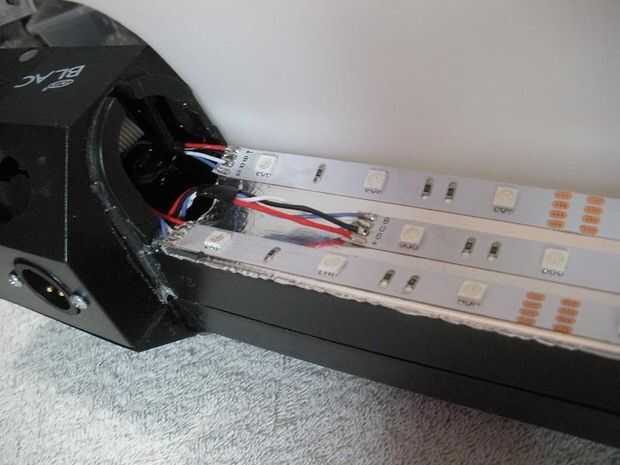

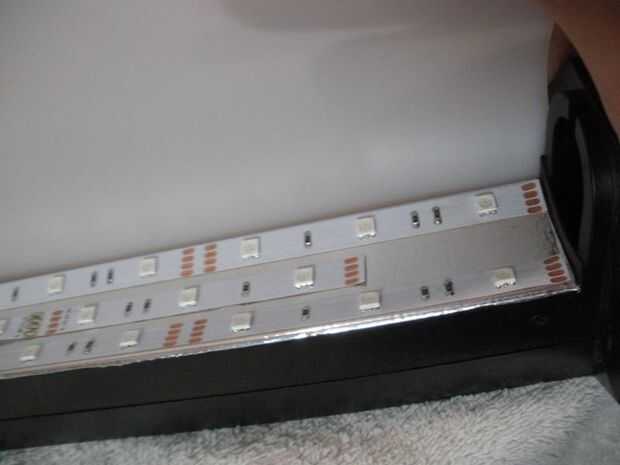

-Aplicar la tira de luz LED 12v RGB, yo hice 3 filas, con el 2 en el exterior más de la fila interna, con el desplazamiento de fila interna. Todos los extremos del cable están en el extremo con el controlador.
-Conectar la salida PWR y regulador PWR para un conector de barril de montaje panel.
-Montar las tomas XLR y se atornilla en.
-Prueba de llenar la pantalla, una vez que lo supe encajar, utiliza pegamento caliente para asegurarlo en su lugar.

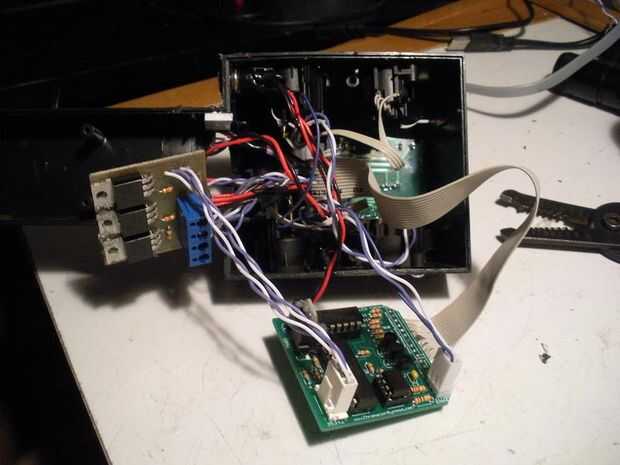

-Coloca la tarjeta de salida lejos del resto y asegurado en su lugar.
-Une los cables de la tira de luz RGB a los terminales en el tablero de salida.

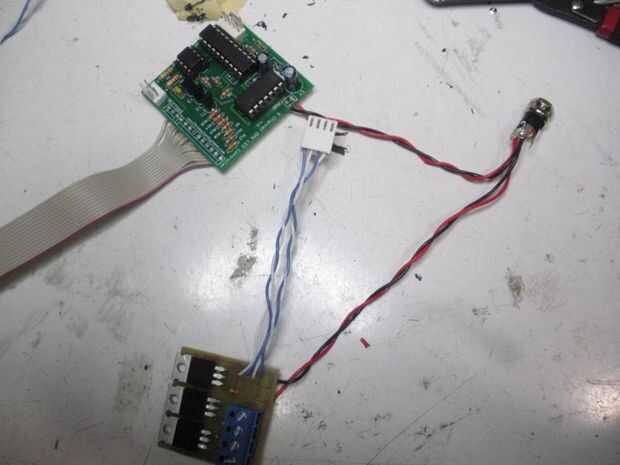

-El regulador se rellena en donde podrían caber, asegurándose de que los contactos de soldadura en la parte inferior o superior no sea posible tocar nada.
-Prueba.

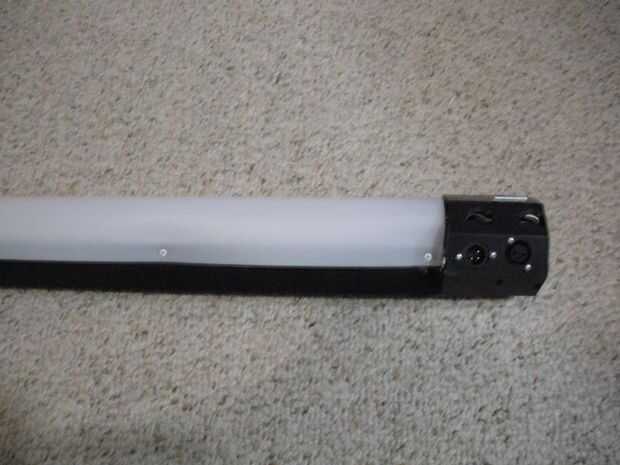

-Corte una de 5.25" de 47,75" pieza de plástico de polietileno de alta densidad de 50 mil.
-Coloca y perforado 1/8" los agujeros para remaches.
-Utiliza 5 remaches en un lado luego hizo el otro lado, asegura que mantener bien cerrado.

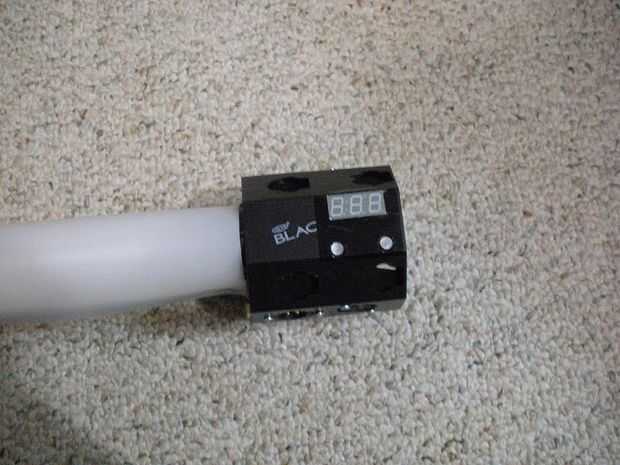

-Utiliza un pequeño trozo de vinilo negro para disimular el jaggedness alrededor de los orificios de botón de visualización y algunos puntos plata entonces colocados en las localizaciones de botón.

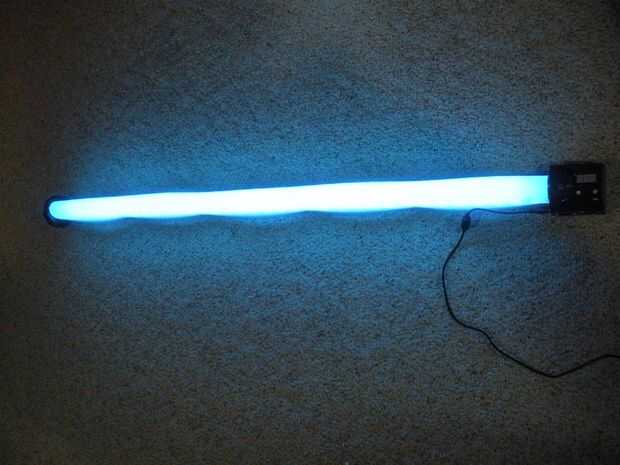

Utiliza una fuente de 12v @ 3A en línea potencia y tenía ya está en marcha. Muy luminoso.
