Paso 1:
Kits pueden adquirirse en la Tienda virtual de sistemas de Chromation. Recuerde XLRs, cabeceras y soportes no son necesarios y se compran como un complemento, busque en las casillas de verificación sobre el botón de Añadir esto a mi carro .

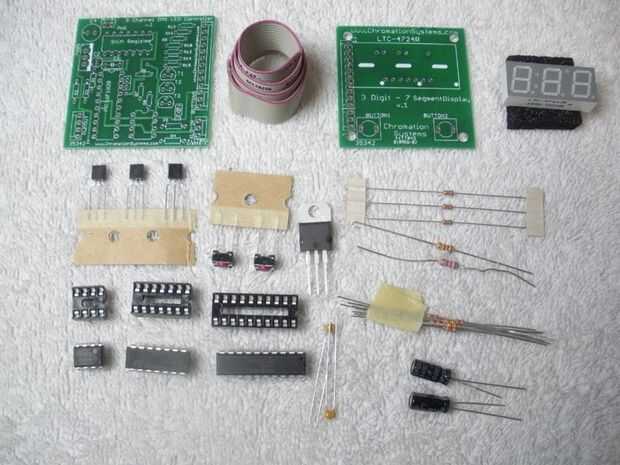

Electrónica:
- Placa de circuito impreso del controlador
- Placa de circuito impreso para la exhibición de LED y botones
- PIC16F1828 - microcontrolador programado
- 74HC164 - 8 canal Serial paralelamente a cambio de registrar
- SN17576 - transmisor-receptor del RS-485
- LTC-4724R - pantalla de LED de cátodo común de 3 segmentos
- Zócalo de 20 pines
- Zócalo de 14 pines
- Zócalo de 8 pines
- 2 tablero de montaje pulsadores momentáneos
- Paquete de 3 x 3904 TO-92
- 120 ohmios de resistencia, negro - rojo - marrón
- 10 ohmios de resistencia, negro - marrón - negro
- 3 x 10 naranja de resistor, marrón - negro - de ohmios k
- resistencia de 3 x 220 ohm, resistencias de base
- 8 x 220 ohm o mayor resistencias limitantes actuales para la exhibición de LED
- 13 Cable de cinta de filamento, kit de longitud variable viene con 8"
- Condensador de 1uF
- Condensador de 10uF
- 2 x 0.1uF condensador

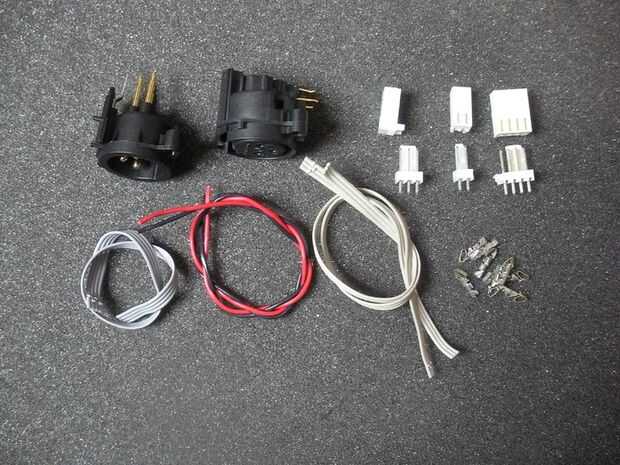

También incluye la versión completa:
- Macho y hembra Panel de montaje conectores XLR, 3 clavijas, tornillos
- Cabecera y vivienda, para conexión de energía 2-pin
- Cabezal de 3 pines y carcasa, XLR / conexión DMX
- Cabezal de 4 pines y carcasa, TTL PWM + conexión de GND salida
- 10 prensa, para las viviendas.
- 12" 3 cable trenzado, para la conexión de XLR
- 10" doble filamento de alambre rojo y negro para poder
Salida / Breakout Junta: Hay muchas opciones aquí mostrado es para un ánodo común, controlado por MOSFET
Ánodo común, sin regulación
- Placa de circuito impreso o tablero perforado
- 3 x lógica nivel MOSFETs como FDP8880 o RFP12N10L
- 3 x resistencias de puerta, kit utiliza 220 ohmios
- 3 x 10 kohm resistencia tirar abajo
- 4 posición de bornes, 5.04 mm espaciamiento
- cable trenzado 4
- cable de filamento 2
Herramientas:
- Soldadura de hierro
- De la soldadura
- Cortador de alambre
- Desaislador alambres
- Xacto estilo navaja
- Pegamento caliente, no es necesario pero ayuda mucho a fijar el cable de cinta
