Controlador de LED DMX-512 con pantalla LED (3 / 10 paso)

Paso 3: Transistores, condensadores y Vreg opcional

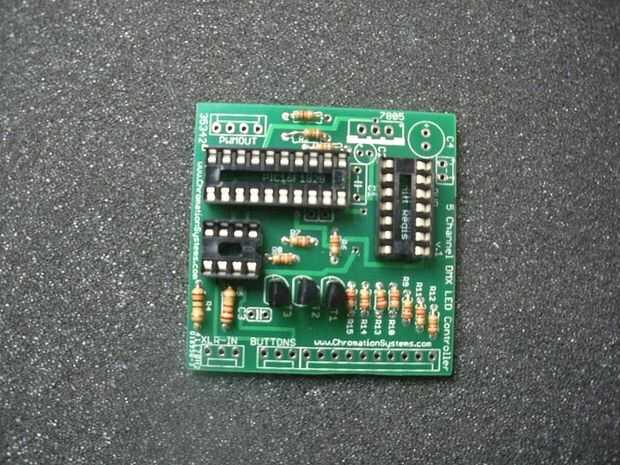

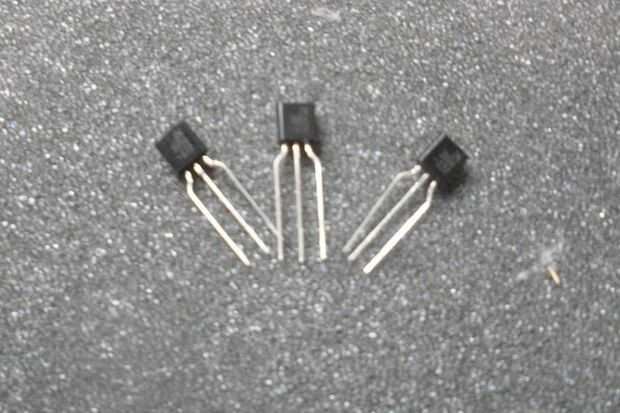

• La imagen de serigrafía muestra qué dirección ir los transistores, que tenga que doblar la media plomo hacia fuera para que encaje en los orificios.

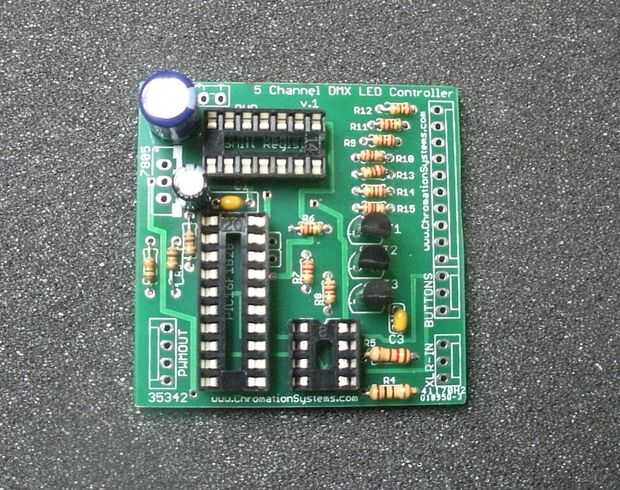

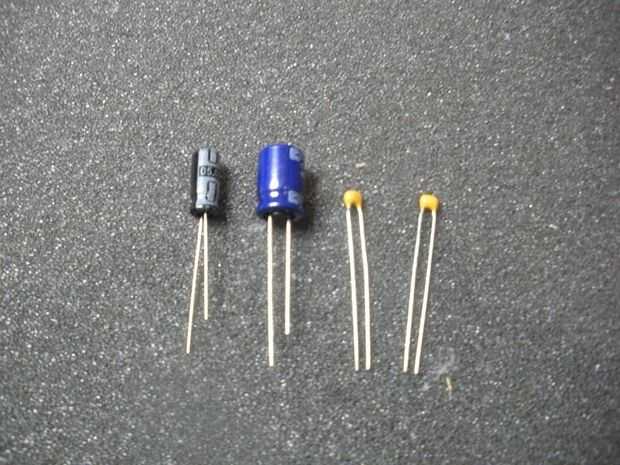

Condensadores:

• C1 y C3 son ambos 0.1uF condensadores, los pequeños amarillos. Puede ir de cualquier manera, no polarizado
• C2 es un 1uF, la línea hacia el lado marca el plomo negativo, asegúrese de que va en el agujero correcto. La serigrafía muestra la posición y un + y -. O mira las 2 líneas paralelas dentro de los círculos, la parte sólida indica el negativo.
• Valor de C4 varía, 1uF a 220uF, es va polarizado de la misma manera como C2.

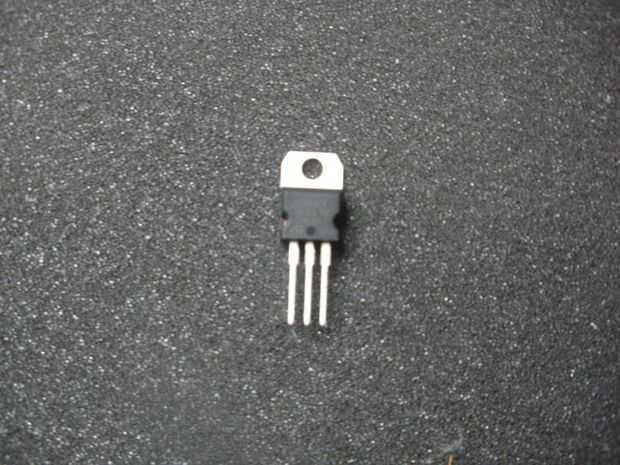

VREG opcional: 7805 regulador lineal, sólo es necesario si la entrada pone tensión es más que 5v, de lo contrario se saltaban sus agujeros y no se utiliza el 7805.

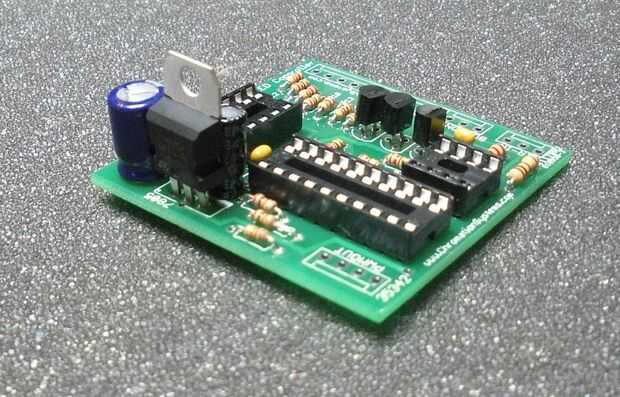

• Si el voltaje de la fuente es mayor que 5v - colocación del 7805 se indica en la capa de serigrafía, pero debe hacer frente hacia fuera como en las imágenes.
• Si el voltaje de la fuente ser 5v, doblar un trozo de alambre en forma de U y utilizar para saltar los agujeros exteriores 2 juntos, deje solo el orificio central.
