Paso 5: Encabezados opcionales

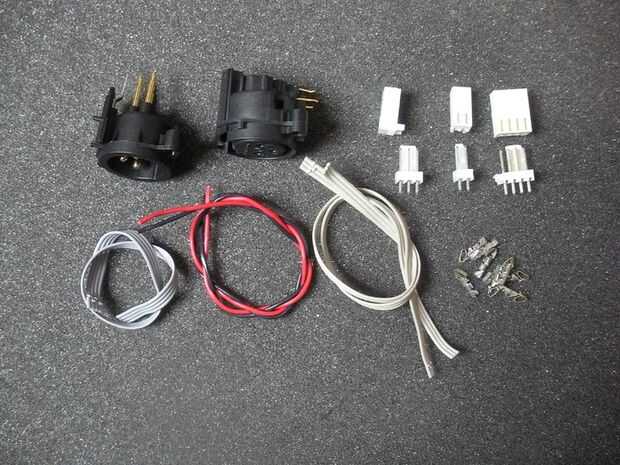

Los kits se venden como un tipo de base, los ncludes Kit completo todas las piezas mostradas, incluyendo, Panel Monte XLR macho y hembra, encabezados, carcasas, Crimps,(Interconnects) para el controlador PCB y alambre para el input(2-pin) XLR(3-pin), PWMOUT(4-pin) y el poder
Si montar la versión normal, todas las conexiones a y desde el PCB se sueldan directamente sobre el PCB controlador, ningunos enchufes. La soldadura de todas las conexiones necesarias, Ve el paso 6 Si no está seguro cómo conectar el XLRs, de lo contrario vaya al paso 7.
O seguir este paso si el montaje de la versión completa.
Cabeceras de emparejar con las cubiertas y engarces para que sea fácil de conectar o desconectar las salidas PWM y conectores de entrada de energía. Son opcionales, que si usted no las está utilizando sólo será soldar los cables directamente a la placa así que puede omitir este paso.
Por favor Ver esta página web para detalles de cómo usar los plegadores e instalarlas en las viviendas.
Cabeceras: Antes de soldar en nota que están polarizados y consideran cualquier conectores que son ya montados para que sea compatibles.
- PWR, 2 pines es para el poder, es un apretón apretado con C4 allí, pero cabe.
- EN XLR, 3 polos es para las conexiones de DMX
- PWMOUT, cabezal de 4 pines es para la 3 salidas PWM y referencia a negativo GND.
