Paso 8: Utilización - tarjeta de salida
Todos los diseños, diagramas esquemáticos y PCB, de los distintos tipos de tablas de salida está disponible, compruebe el paso 1 para una postal o en el sitio Web.

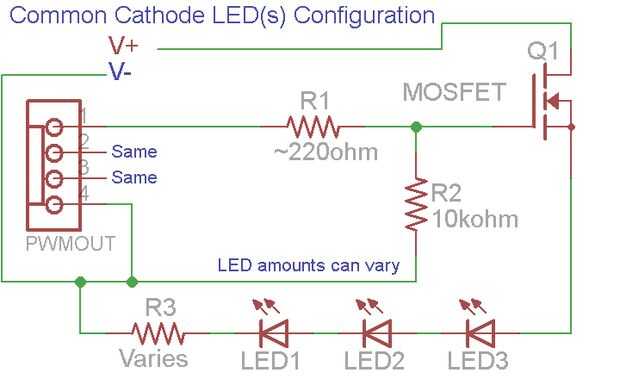

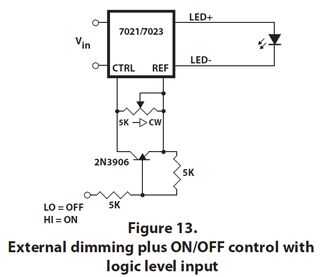

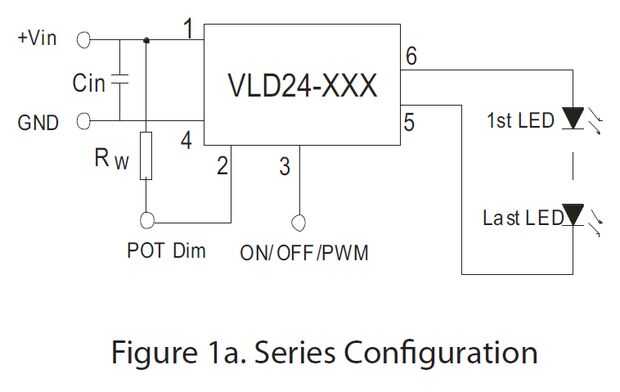

Existen varios reguladores actuales preparados que podrían utilizarse como serie BuckPlus 7021/7023 o los reguladores corriente constante de VLD-350/700.
Tableros de salida va variar dependiendo el lote, sino que función lo mismo.

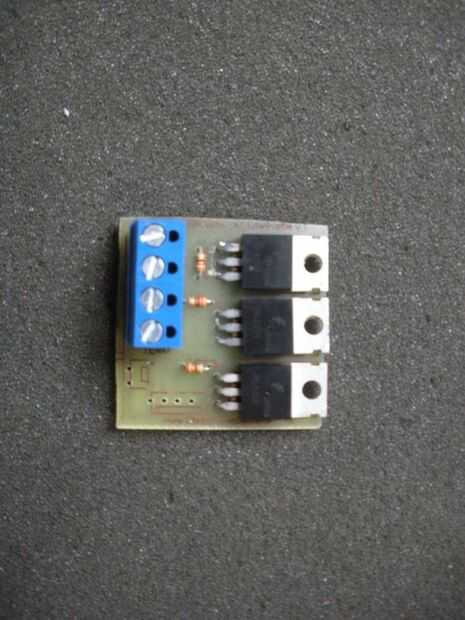

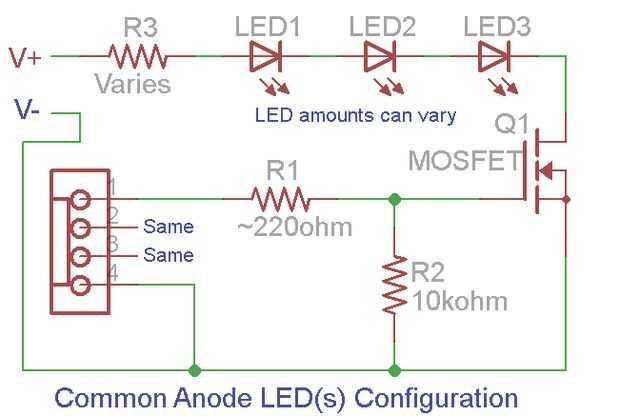

Se muestra aquí, es el común ánodo discreto salida/Breakout. Utiliza 3 x nivel de lógica MOSFET para controlar los colores. Esta junta no límite actual, cualquier limitación tendrá que hacer otro donde, por una línea de resistencia con el LED de cableado o usando módulos pre-ensamblados o tiras que tienen sus propias resistencias. El tablero es pequeño, 1,5 "x 1,5" x 0.5" alto. Bajo costo y debe ser capaz de manejar hasta 30w por canal o de LEDs. Los rastros de la parte inferior deben estar estañados si utiliza más de 20 watts total.

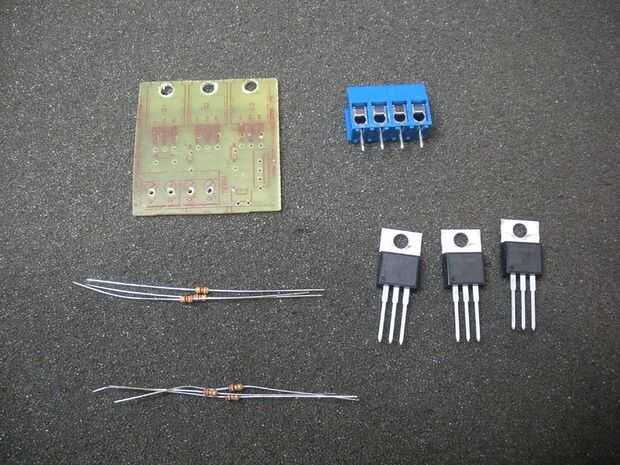

Común ánodo bajo perfil: El kit viene con las piezas mostradas y el alambre. Prensa/vivienda es opcional.

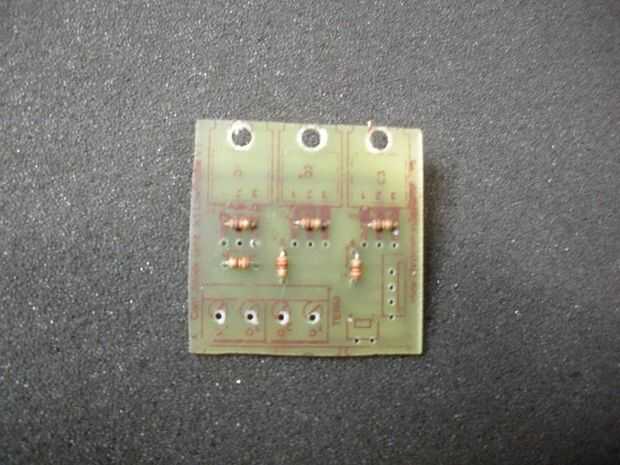

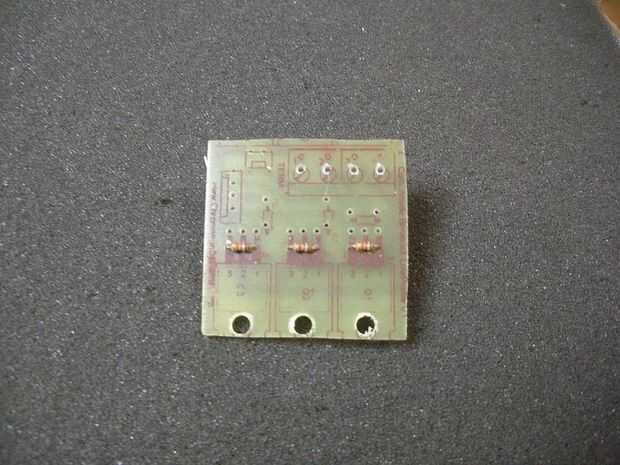

- R4, R5, R6 - resistencias - 10 kohm 1/4w, van debajo de los conductores MOSFET.
- R1, R2, R3 - resistencias - 220 ohm 1/6w
- Q1, Q2, Q3 - resistencia baja MOSFETs - nivel de lógica, tales como:

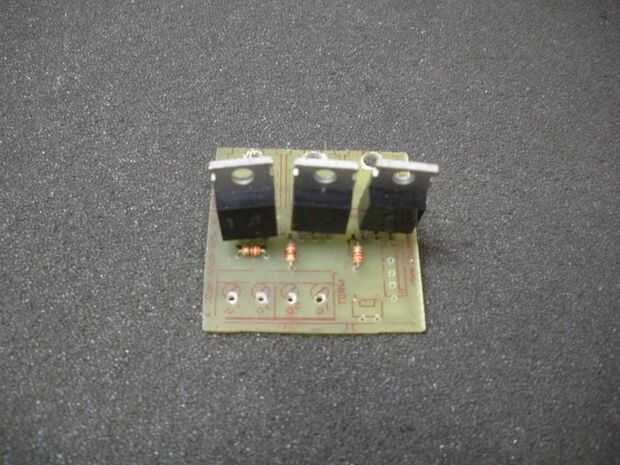

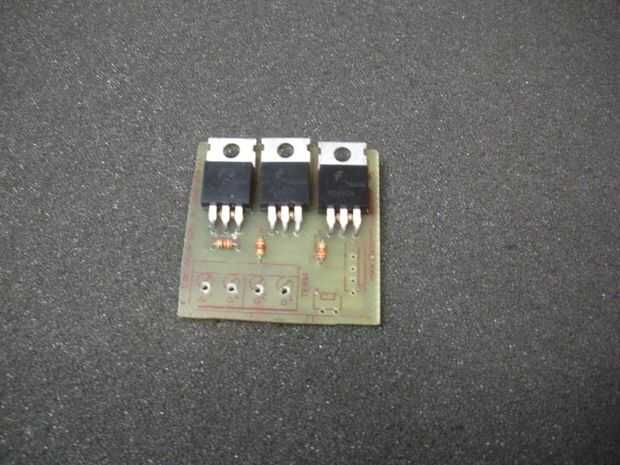

- Curva de lo MOSFET, alinee los orificios.
- Terminal block, asegúrese de que las aberturas de cara hacia el exterior

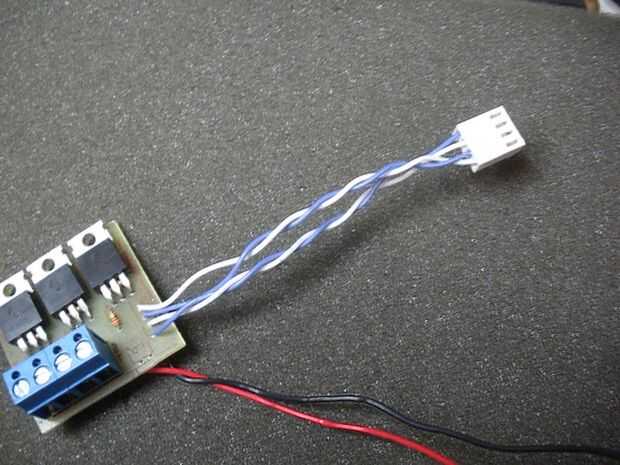

- Conecte los cables rojo y negro de la bottom(shown) o a través de los orificios del cabezal.

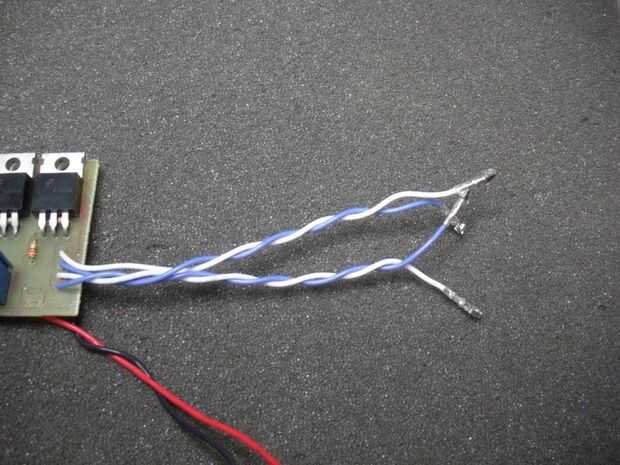

- Conecte 4 cables del encabezado Entradas TTL a las salidas del controlador.
- Coloque plegadores y vivienda si usted las está utilizando, de lo contrario la soldadura directamente en el controlador, quitar PIC primero.
- Revisar los rastros y puntos de soldadura real bien.
