Controlador de luces de Navidad DIY simple (5 / 12 paso)

Paso 5: Pruebas de prototipo

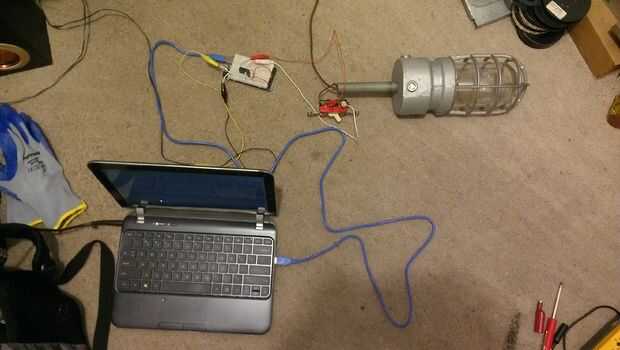

Desde teoría y circuito diseño fuera del camino, decidí que era tiempo para probarlo realmente. Así yo sólo había conectada la alimentación de 9 voltios para el circuito, conectar la luz a un enchufe pero había conectado el relé de forma actúe como un interruptor de interrupción. Luego he conectado el arduino usando pin 40 para el perno de la señal y había ligado a tierra del arduino con puesta a tierra del circuito para que realmente se registrarían la señal en el circuito de conmutación. He conectado el arduino en mi laptop Ubuntu y funcionó un simple código de parpadeo poco para encender y apagar la luz. Usé esta lámpara de jaula steampunk que porque también dibujó 0,4 amperios y por lo tanto era una carga igual a la de mis luces de Navidad. El código también demostró el estado de señal en el LED incorporado en el pin 13 y fue algo como esto:

void setup() {}

pinMode(13,OUTPUT);

pinMode(40,OUTPUT);}

void loop() {}

digitalWrite(13,1);

digitalWrite(40,1);

Delay(1000);

digitalWrite(13,0);

digitalWrite(40,0);

Delay(2000);

Como se puede ver, código de examen de prueba de concepto muy sencillo, se activa el relé por uno segundo y apagado durante dos segundos una y otra vez. Os adjunto un video que da una demostración de la prueba. El interruptor es de seguridad pero el relé puentea para encender y apagar la luz.
