Paso 3: Hacer el PCB
LLUVIA DE IDEAS:

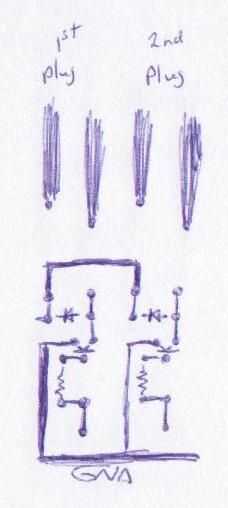

Empecé por apuntar abajo algunos patrones de idea en algún papel heres lo que se me ocurrió (imagen 1)
TALADRE LOS AGUJEROS:
luego coloqué cada componente en el pcb y había marcado en la placa. Luego perforé todos los agujeros
Importante: tener en cuenta qué lado tiene los componentes y qué lado tiene los rastrosCONECTAR LOS PUNTOS:
Una vez que todos los agujeros son taladrados a un simple juego de conectar los puntos. Hacer esto con su rotulador debe ser un rotulador "Sharpie" no no nombre de la marca porque he probado 3 tipos de marcadores 2 sin nombres y el rotulador, la tinta no nombres burbujeó para arriba durante el proceso de grabado (no bueno). También asegúrese de que el color de las líneas oscuras y sus 5 voltios y rastros de tierra un poco más gruesa que las otras.
TIEMPO DE GRABADO:
Una vez que haya terminado de dibujar sus líneas y están satisfechos con él. Consigue un recipiente de Tupperware y una solución de grabado y grabado de la placa, manteniendo un ojo en él para que no sobre grabado. Cuando su hecho llevarlo hacia fuera y limpie el exceso de ácido y usar algún removedor de esmalte de uñas o alcohol para limpiar apagado el sharpie para frotar.
LA SOLDADURA EN LOS COMPONENTES:

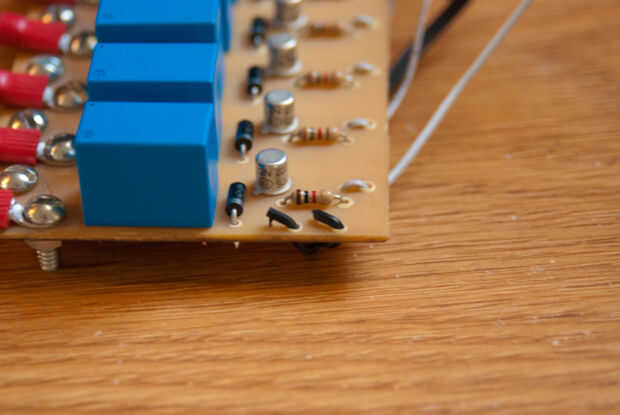

Antes de empezar a soldar tomé un papel de 800 lija arena y lijar un poco el cobre por lo que era limpio, de esa manera la soldadura se pega a él mucho mejor. Ahora sólo Coloque los componentes y soldarlos en uno a la vez. (imagen 2)
CABLEADO:

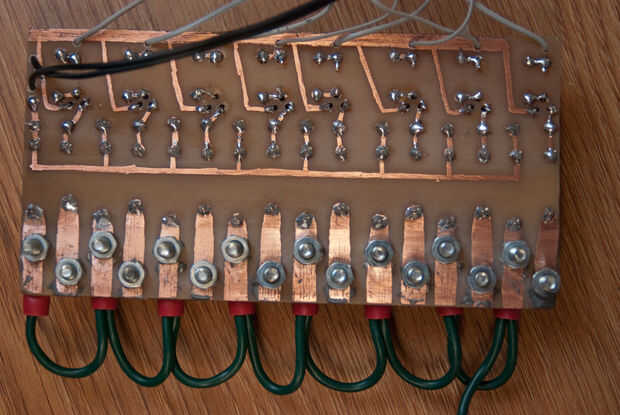

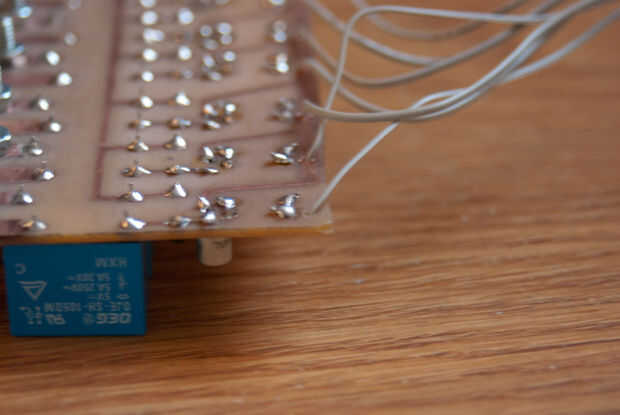

Opté por usar un método de "tejer" para reducir la tensión en los empalmes de la soldadura, que hasta ahora ha parecido un gran trabajo. (imagen 3, 4)
