Paso 4: Hardware

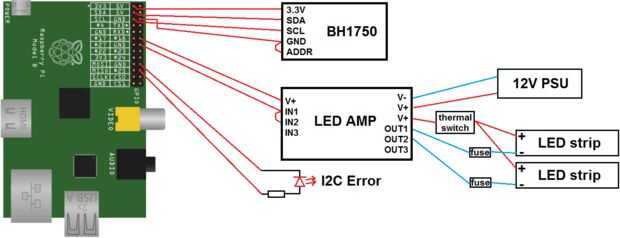

El siguiente compontents necesarios para el sistema de control de luz:
-Pi frambuesa
-Sensor de luz BH1750

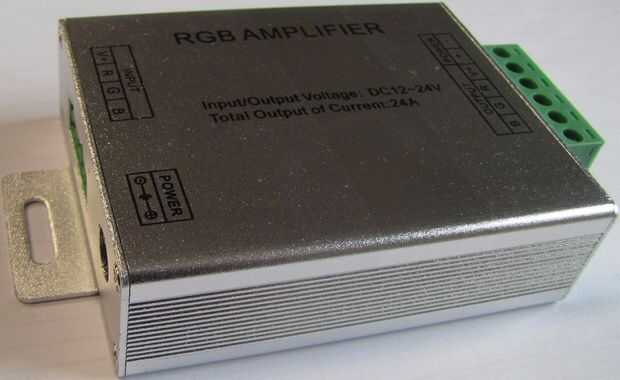

-Amplificador LED
-fusibles
-interruptor térmico
-Fuente de alimentación 12V

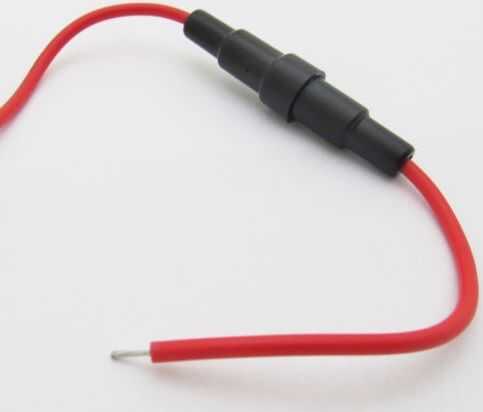

Fusibles se utilizan para proteger la línea de 12V (cada segmento de la tira LED es fundido, así que si un segmento se va al circuito corto entonces no causará un total por debajo de la fuente de alimentación).

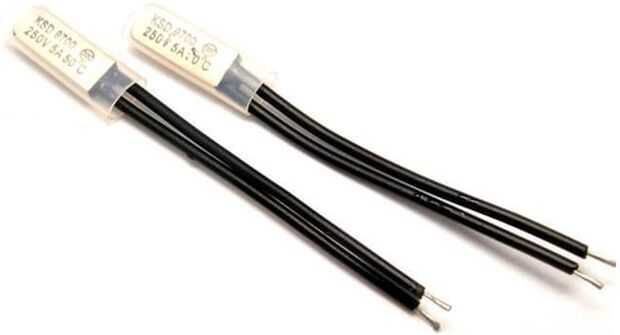

Interruptor térmico es normalmente cerrado y se pega (con grasa térmica) a disipador de calor de la tira LED. Si la temperatura del disipador de calor se eleva por encima de 50° C entonces simplemente abre el circuito y protege la tira de LED de sobrecalentamiento. Tipo de KSD9700 (50° C) fue utilizado. Si su temperatura sube por encima de 50° C, el interruptor térmico se abre y permanece abierto hasta que la temperatura cae por debajo de 35° C.
Esta característica es sólo por seguridad, en condiciones normales no funcionará (abierta).
La fuente de alimentación de 12V es un tipo de 12V/6A uno, generalmente usado.
