Controlador de matriz de Led Arduino 8 * 8 con registros de 2 * 74HC595 shift

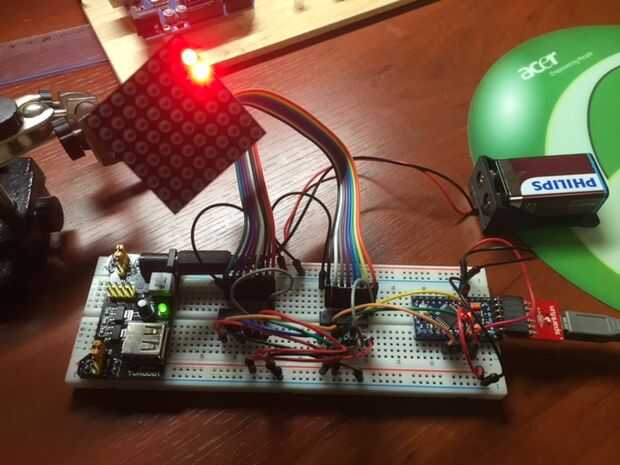

Compré una matriz de Led 8 x 8 incluye un tablero de conductor con un chip MAX7219CNG. Por desgracia, este chip no estaba funcionando correctamente. Así que decidí construir mi propio controlador con la ayuda de 2 registros de desplazamiento 74HC595.

Mi solución está basada en el "multiplexación con Arduino y el 74HC595" instructivo de "amandaghassaei" y amplié la matriz de led 8 x 8 y 2 cambio de 74HC5959 registros.

Etiquetas: Arduino, Matriz de LED, 74HC595, Registro de desplazamiento, 8 * 8
