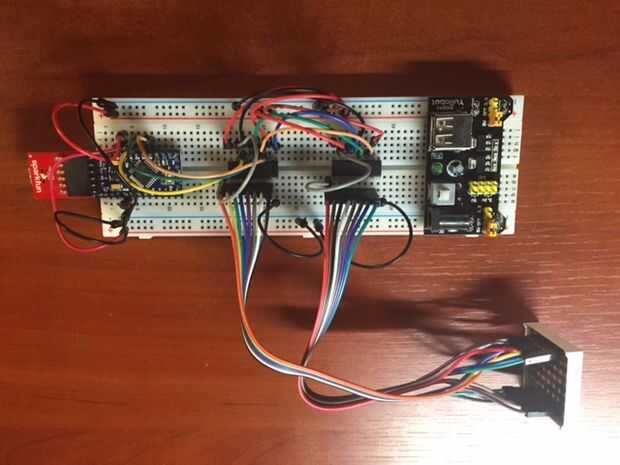

Controlador de matriz de Led Arduino 8 * 8 con registros de 2 * 74HC595 shift (1 / 5 paso)

Paso 1: Paso 1 - Qué necesita

Para construir este controlador de matriz de 8 x 8 se necesita lo siguiente:

1. Un Arduino Pro mini/Nano/Uno o Mega (o compatible)
2. Un protoboard (utilicé un 830 tie-puntos)
3. Cables de puente, (20) macho/macho y macho/hembra (16)
4. Un 8 * 8 led Matrix
5. 2 x 74HC595 shift registros
6. Opcional-una fuente de energía externa para funcionar de forma independiente (se puede ejecutar desde el puerto del USB)

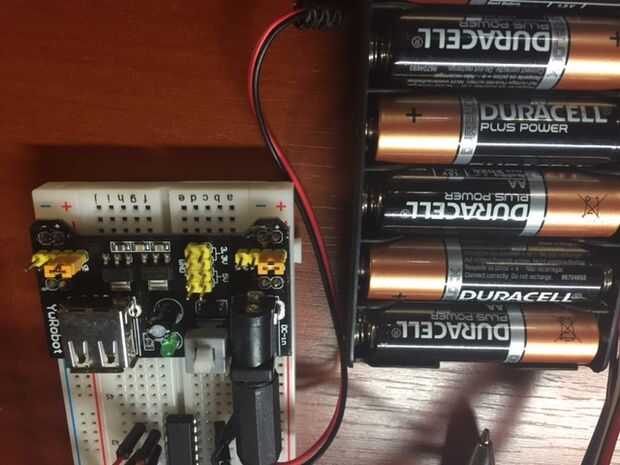

Para la fuente de alimentación usé la batería (baterías del AA del 5 x 1, 5V) y un módulo de alimentación breadboard (puesto a 5V).

Precios:

Arduino PRO MINI módulo Atmega328 5V 16M - 2,93 €

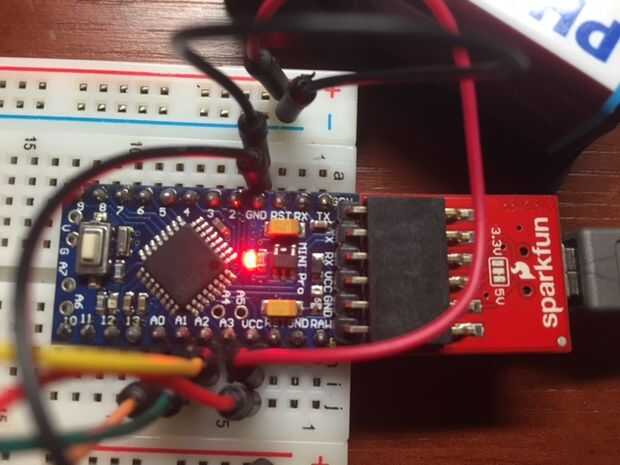

Si utilizas el mini Arduino Pro, como hice yo, usted también necesitará una tabla de breakout FTDI para comunicarse con el puerto USB del ordenador (FTDI básica programa Downloader USB a TTL FT232 para (5,87€)).

Gran tamaño sin soldadura Breadboard - 2,93 €
Macho a macho Protoboard Cables para electrónica DIY 22cm - €1,95
Hembra a macho de la Protoboard Cables para electrónica DIY 22cm - €1,95
3MM 8 * 8 matriz de punto común ánodo resaltado en rojo - €1,95
74HC595 74HC595N DIP-16 SN74HC595N 8 Bit Shift RegIster IC Chip DIP-16 (5 x) - €2,93
3.3V-5V módulo de alimentación para protoboard MB102 (negro) - €1,95

Nota los precios pueden variar, fuente http://www.lightinthebox.com, utilizado como referencia.

Costes totales: 22,46 € (sin la batería y las baterías)
