Paso 2: Paso 2 - colocar en el protoboard
1. Si vas a utilizar una fuente de energía externa y utilizar la Arduino Pro Mini o Nano entonces primer lugar la fuente de alimentación para protoboard en el protoboard (luego hice thid y tuve que colocar hacia atrás para conseguir la correcta polaridad...).
2. Coloque el Arduino Pro mini o Nano en el protoboard en el otro extremo de la placa, no es necesario que la ONU o el Mega).
3. Coloque los 2 registros de desplazamiento 74HC595 en el tablero con sobre una distancia de 1,5 centímetros entre ellas y los demás componentes (ver foto de la protoboard). Pernos usados:
A0 naranja
A1 verde
A2 amarillo
Rojo VCC
GND negro

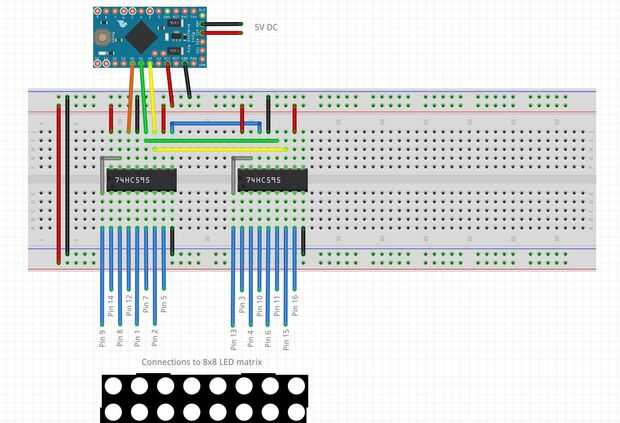

4. ahora puede conectar los cables de puente (macho) (ver la foto del diagrama, el puente macho/macho de los cables están en la parte superior (cerca de arduino). no olvidar el azul y gris los cables...
5. hay 2 cables de puente macho/macho en el fondo que ambos están conectados a tierra (GND).
6. el resto del cableado cables puente macho/hembra y debe conectarse a la clavija correspondiente de la matriz de Led 8 x 8. Vea la parte posterior de la foto de matriz de led 8 x 8 para el Pin 1.
Nota: Si tiene pin 1 de la parte superior izquierda esquina la configuración de pines es la siguiente (a veces es difícil ver lo que el pin 1 es de...):
01,02,03,04,05,06,07,08
16,15,14,13,12,11,10,09
Vea el paso siguiente para obtener más información sobre la matriz de Led 8 x 8
