Controlador de matriz de LED Arduino 8 x 8 RGB con Shift 4 registros y Sensor de temperatura (1 / 1 paso)

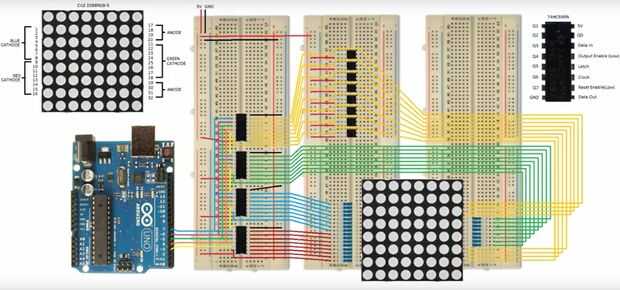

Paso 1: Esquema de conexión

Este es el esquema que he seguido para configurar mi 8 x 8 con 4 registros de desplazamiento.

NO utilizo los transistores que se muestra en la parte superior. No son necesarios para esta aplicación pero puede ser útiles para ampliar y añadir más 8x8s que los transistores toman la carga apagado el Arduino pero no son necesarios para esta aplicación.
