Paso 3: Determinar el Pin 1 de la matriz

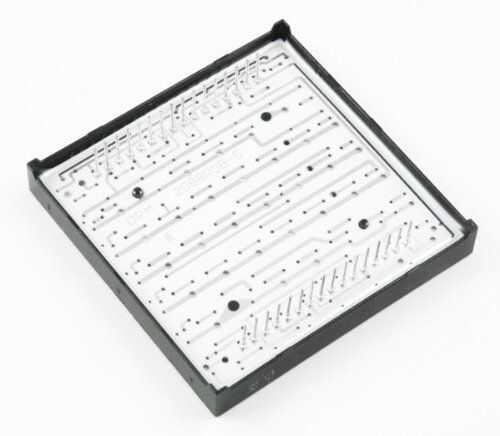

Era imposible decir qué pin fue lo que solo con mirar en las matrices que me dieron. Se desconoce también si la numeración de los pines se envuelve alrededor de la matriz de la misma manera que los pernos están contados en un CI. La única forma de saber es mediante la aplicación de voltajes a unos pernos hasta ver un patrón.
Utilizando el esquema en el paso anterior, podemos intentar iluminar un LED único. Si un voltaje positivo se aplica al pin 17 con un negativo aplicado a pin 1, el LED azul de fila 1, columna 1, deberá encenderse.
No aplicar voltajes de batería directo a los pines. Siempre utilizar una resistencia limitadora actual en línea. Una 10 k resistencia y batería de 9V funciona bien.
Si la numeración de los pines es similar a la de un IC, los pines 1 y 17 estarán en esquinas opuestas, si no, serán directamente frente a la unos a otros.
Una vez que crees que has encontrado este solo LED azul, prueba sus resultados al tratar de encender unos otros LEDs al azar. Una vez que la numeración de los pines abajo, asegúrese de marcar el pin 1.
Preferí conectar la matriz a través de dos breadboards vertical para el desarrollo; sin embargo, esto significó mi filas columnas realmente. Debido a esto, me refiero a las "filas" de la hoja de datos como "columnas." También empiezo a contar desde 0 en lugar de 1, como en común en el control de bajo nivel.
