Paso 4: montaje

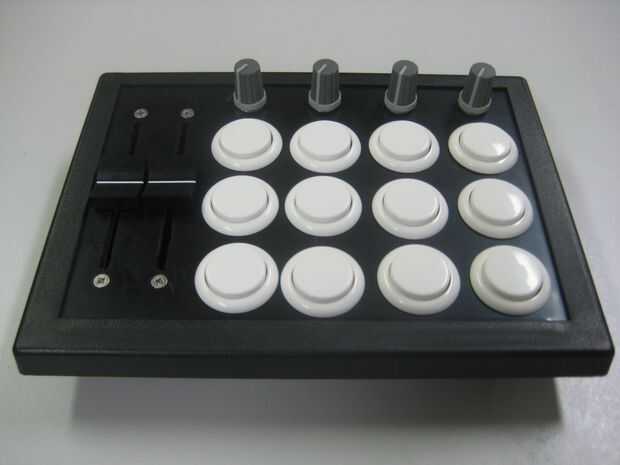

Cada uno de los botones de arcade se basta con pulsar en su orificio y presión en su lugar. Probar y montar las patas son verticales en relación con el recinto. Esto hará que el cableado un poco más fácil en el siguiente paso.
Los potenciómetros rotativos tienen una arandela y una tuerca hexagonal que se enrosca en ellos. Quitar ambos y luego insertar el potenciómetro a través de sus correspondientes orificios desde la parte inferior de la tapa de la caja. Mantener en su lugar y luego desde la parte superior se deslice la arandela y atornille la tuerca alrededor del eje del potenciómetro con la llave hexagonal. Asegúrese de que cada potenciómetro es la misma dirección al atornillar en. Si las macetas que tienes son como la mía, hay una pequeña guía de metal que debe caber en el agujerito de 2mm al lado del agujero del potenciómetro. Esto ayuda a dejar de torsión floja.

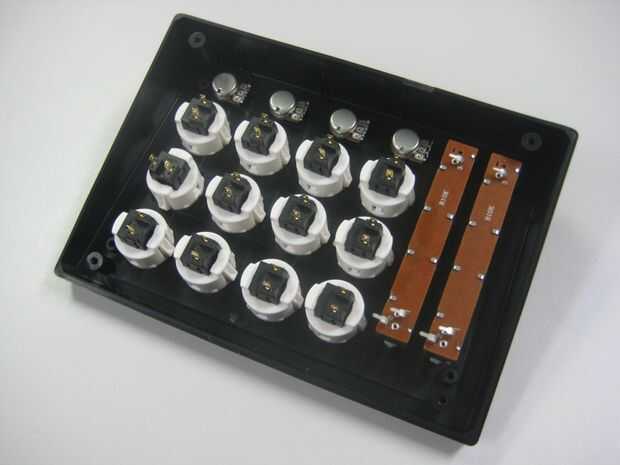

Desde el lado superior de la tapa, inserte los cuatro tornillos de 16mm de M3 en los agujeros por encima y por debajo de los potenciómetros deslizantes. En la parte inferior del tornillo a espaciador de 10mm en cada tornillo hasta que apenas toque el plástico. Debería haber alrededor de 2mm de hilo expuesto en la parte inferior del tornillo. Después de hacer esto para los cuatro tornillos, conseguir uno de los potenciómetros deslizantes y alinean con dos de los tornillos en la parte inferior de la tapa. Asegúrese de que el regulador está orientado por lo que las dos patas que son juntas hacia la parte inferior de la caja (el extremo estrecho).
Usando un destornillador tornillo cada uno de los tornillos en los potenciómetros de los agujeros de montaje. No apretar en exceso de lo contrario empezarás a perforación del taladro a través de la tapa de plástico.
¿Qué pasa con el Arduino?

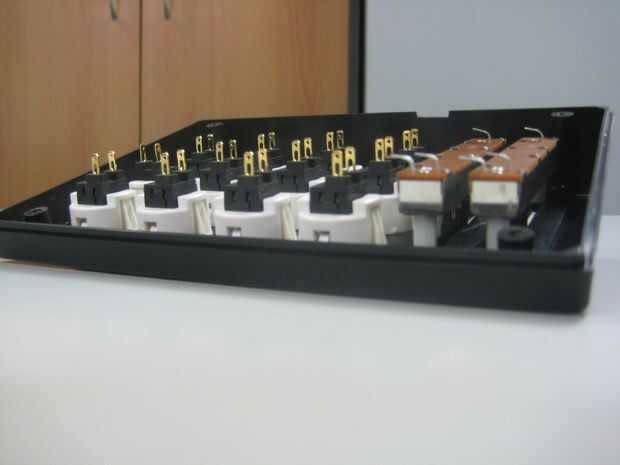

Me alegro de que le! Con todo montado en la tapa de la caja, intente ajustarla a la base de la caja (sin Arduino dentro). Usted puede encontrar (como hice yo) que las piernas de potenciómetro deslizante son un poco demasiado largo para caber en el recinto cuando se cierra. Simplemente utiliza un par de alicates de punta y doblar cada pierna a cerca de la mitad de la longitud en un ángulo de 90 grados.
Ahora que todo cabe agarrar el Arduino y colocarlo dentro de la caja hacia la parte posterior, con la toma USB hacia la parte posterior. Descubrí que yo podía realmente alinear una de PCB separadores del gabinete con el agujero más cercano el USB en el Arduino, que significaría la toma USB se sentó al ras con la parte posterior de la pared una vez un agujero había sido cortado.
Cierre suavemente la tapa para asegurarse que ninguno de los componentes tocar el Arduino. Si los componentes lo toque, cambio el Arduino a otro lugar y vuelva a intentarlo. Usted puede encontrar que las piernas de botón arcade obstaculizar el Arduino. En lugar de deformarlos como las piernas de slider, pop el botón arcade y vuelva a insertar en un ángulo diferente.
¿Más perforación y presentación?

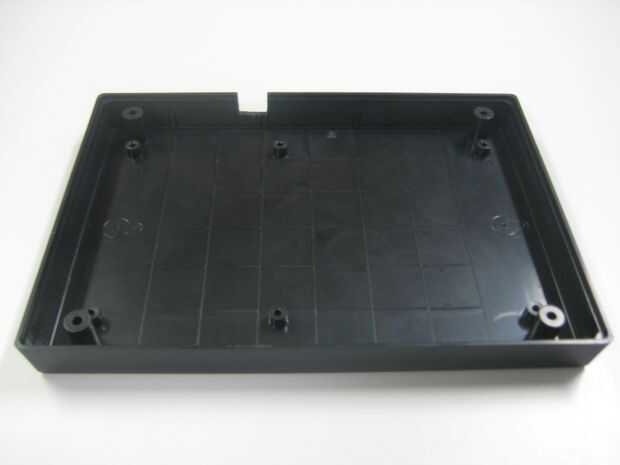

Esta es la última de ella, lo prometo! Una vez que usted haya decidido sobre la ubicación de la Arduino, marcar dónde cortar un agujero para el socket del USB. La toma USB sí mismo es cerca de 12mm de ancho y 11mm de alto. Usando la broca de 11mm, perfore una abertura hacia abajo en el borde de la caja hasta que la punta de la broca está a medio camino hacia abajo.
Tomar el archivo regular y cuadrado encima de los bordes de la abertura. Sentarse el zócalo del USB de tu Arduino en la abertura para comprobar si cabe. Si no, a presentar algunos más. Repita este proceso hasta que el socket del USB se encuentra bien en la abertura rectangular.

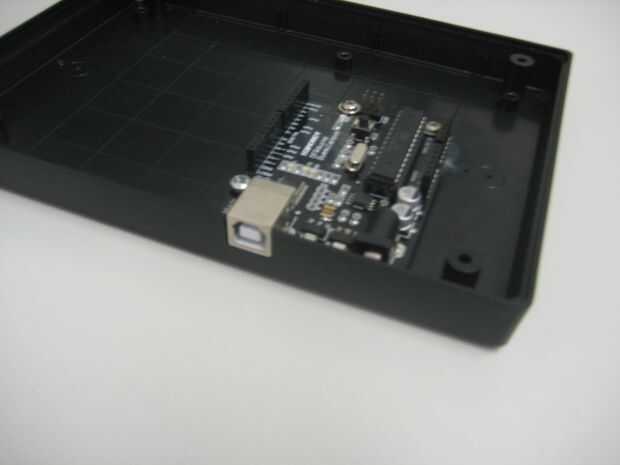

Usted también necesitará presentar una sección pequeña en el borde inferior de la tapa de la caja para alojar la parte superior de la toma USB. Coloque la tapa sobre la base de la caja y marque donde archivo basado en la apertura en la base. Saque los componentes de la tapa si no ya, entonces presentar a unos 2 mm. cheque la toma USB encaja con el Arduino dentro de la caja.
Una última cosa

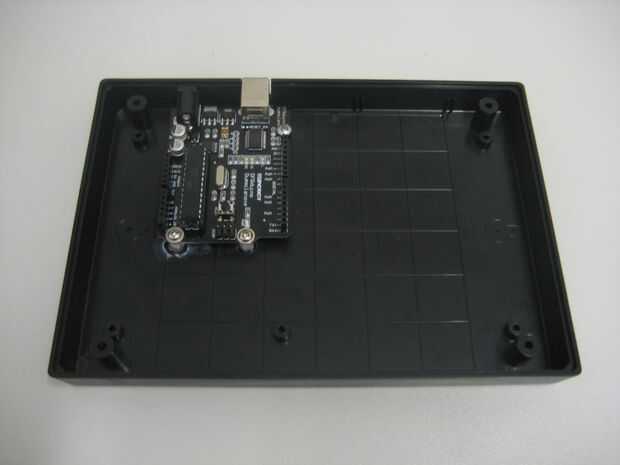

Necesitamos un par de separadores para la placa Arduino. Decidí cortar por la mitad uno de los espaciadores de nylon de 10mm y el pegamento entonces cada mitad a la base de la caja donde los tornillos restantes para el Arduino debían ir.
