Paso 6: soldadura
Empezaremos por soldar todas las conexiones de tierra a los potenciómetros. Corte una longitud de cable negro aproximadamente de 80mm de largo y dos más largos aproximadamente 50mm de largo. Franja de unos 8mm de aislamiento de cada extremo de los cables. Ahora Alinee uno de los extremos de cada cable y tuerza el cobre de los tres cables. Te ser asociar este grupo de cables a pin uno del potenciómetro rotatorio izquierdo superior. El cable de 80mm se vaya con el conector de tierra de Arduino, mientras que los otros dos cables irá a rotary adyacente y deslizamiento de los potenciómetros.
La torcida del trío de conductores con algunos estaño por lo que los cables están fundidos juntos. No soldarlo el potenciómetro todavía aunque!
Cortar una longitud corta de calor (aprox. 12mm) de tubería de encogimiento y deslícelo sobre el extremo torcido de los cables, asegurándose de que es por lo menos 20mm de cobre expuesta y soldadura. Ahora seguir adelante y suelde el cable trenzado a la pata del potenciómetro. Una vez que ha hecho te puede encoger diapositiva el calor sobre la pierna, protegiendo la Junta soldada. Simplemente deje el encogimiento del calor sueltas por ahora, y que aplicaremos calor a él más adelante una vez que hemos hecho todo lo de la soldadura.
Ahora corte otro 50mm de longitud de cable negro y cada extremo de la tira. Línea de un extremo del alambre con el extremo libre de uno de los cables de 50mm de antes. Trence el cobre de los dos cables y luego la articulación de la lata. Otra vez no el empalme de la soldadura, pero primero cortar algunos encogible y desliza sobre los cables estañados. Soldar los cables trenzados para pin del segundo potenciómetro rotatorio y deslice el encogimiento del calor sobre la articulación.
Repita este proceso para cada pata del potenciómetro y pierna de botón, refiriéndose al esquema de arcade. No cada junta será el mismo, así que asegúrese de que saber qué cable tiene que ir donde. No soldar nada a la parte inferior derecha la mayoría arcade botón (pin 13) ya que es bastante diferente y cubierto en la siguiente sección. Cuando todos los de la tierra los cables y + 5V los cables han sido soldados, aproximadamente miden y cortan el análogo y digital entrada de los cables y soldarlos en el lugar. Las puntas del extremo libre de cada cable de la lata y colocar en la placa Arduino.
PIN 13 y el Resistor de Pull-down
Como se mencionó en el paso anterior, pin 13 requiere un resistor de pull-down para que puedan ser leído por el Arduino. Refiriéndose al diagrama de cableado, suelde la resistencia a cable (negro) común del botón 11. Una longitud corta de cable negro al otro extremo de la resistencia de la soldadura para que pueda alcanzar el botón 12. Ahora tuerza el extremo del cable negro corto con el cable de datos que se conecta el pin 13 a botón 12. Soldar los cables entre sí y luego soldar el par de cables a una de las patas en botón 12.

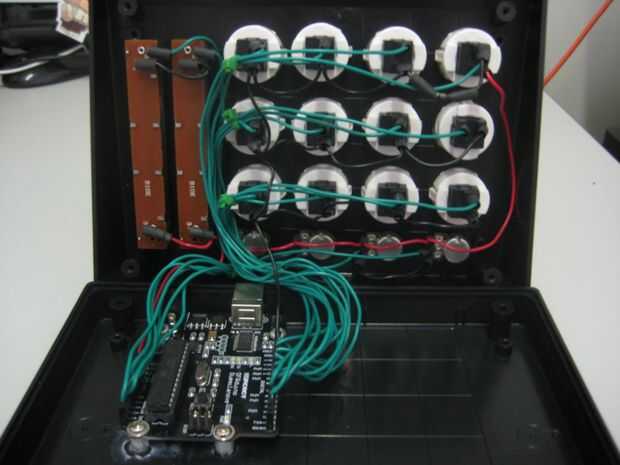

Un cable de los + 5V pata del potenciómetro rotatorio cuatro a la pierna libre de botón 12 (véase el hilo largo rojo a la derecha en la foto de abajo). Soldar el cable al potenciómetro y botón.
Cierre del recinto

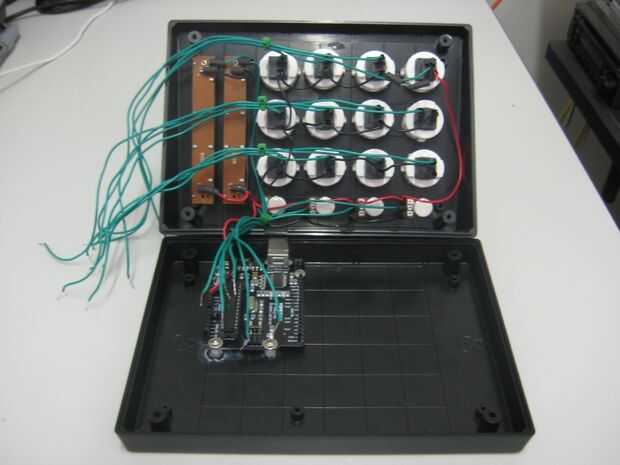

Suena bastante simple, pero asegúrese de que ninguno de los componentes interfieran con los alambres de conexión a Arduino. Tenga en cuenta en la segunda foto que todos los cables de entrada digitales ejecutan a la derecha de la placa Arduino. Esto permite que la primera columna de botones de arcade se siente muy bien sobre el Arduino sin aplastarlo.
Usted puede requerir un poco de fuerza al colocar la tapa a la base. Si no cierra correctamente, probar y ver qué componentes o cables son de la forma. Puede que necesite doblar piernas unos de botón y cambiar algunos cables para cierre bien. Una vez en la tapa, atorníllelo con los tornillos incluidos.
Añadir las patas de goma a cada esquina de la base (no sobre los agujeros sólo en caso de que tener acceso interior) y listo!
