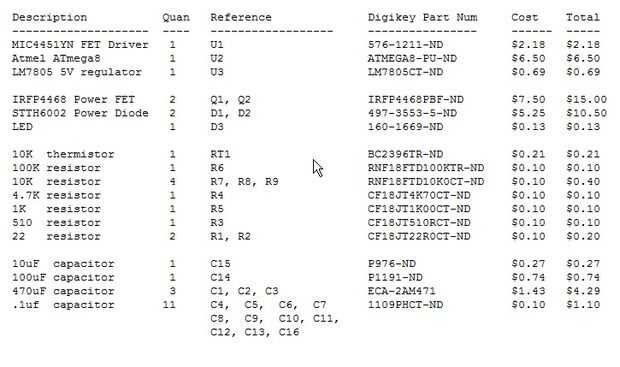

Paso 1: Lista de piezas
Usted también necesitará:
un) una placa de circuito del prototipo (el que utiliza es de una tienda de electrónica local sobra)
b) alambre. Utilicé cable de 30AWG para las conexiones corriente baja y 14, 12 y alambre 10AWG para conexiones corriente mayor.
c) encogimiento del calor de 1/8" tubería (aproximadamente 2" de largo)
d) dos tornillos de 6-32 x 1"
e) 4 x almohadillas de aislamiento de FETs y diodos de potencia (estas se pueden salvar de una fuente de alimentación de PC rota)
f) un disipador de calor para la sección energía. (esto se puede salvar de una fuente de alimentación de PC rota)
g) un recinto. (esto se puede salvar de una fuente de alimentación de PC rota)
Se requieren las siguientes herramientas:
un) un programador para el microcontrolador. Usé un programador AVR ISP (comprobación de EBay)
b) un soldador (y soldadura por supuesto)
Se recomiendan las siguientes herramientas para la depuración:
un) un multimetter digital (DMM) para comprobar las conexiones, etc..
b) un osciloscopio es útil para comprobar la forma de onda PWM, etc..
