Controlador de Motor dual con Arduino usando un SN754410NE patio medio H-puente

Una guía paso a paso proyecto por ArduinoFun

Con este Instructable voy a mostrarle cómo utilizar un SN754410NE cuádruple puente H IC para controlar dos motores DC de 12 voltios.

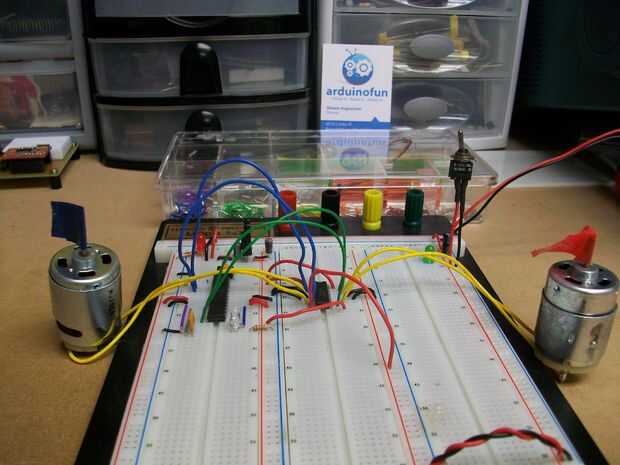

He añadido un video para que usted pueda ver el Motor de doble acción.  Como se puede ver en el video, todos los cables pueden ser un poco confusos mirar.  Para facilitar las cosas ver y entender a medida que avanzamos a lo largo, también he creado una ilustración para que usted consulte.  También puede descargar un archivo PDF imprimible de esta ilustración.  Yo he representado una placa Arduino en la ilustración, si usted ya tiene uno que son buenos para ir, si no... puedes hacer como yo y Construir su propio Arduino siguiendo otro de mi instructables.

Ilustración de protoboard - también se puede descargar un archivo PDF imprimible de esta ilustración

Etiquetas: Arduino, Puente, Motor de la C.C., Duelo de conductor del Motor, SN75441, Arduino protoboard
