Controlador de Motor paso a paso bipolar (1 / 2 paso)

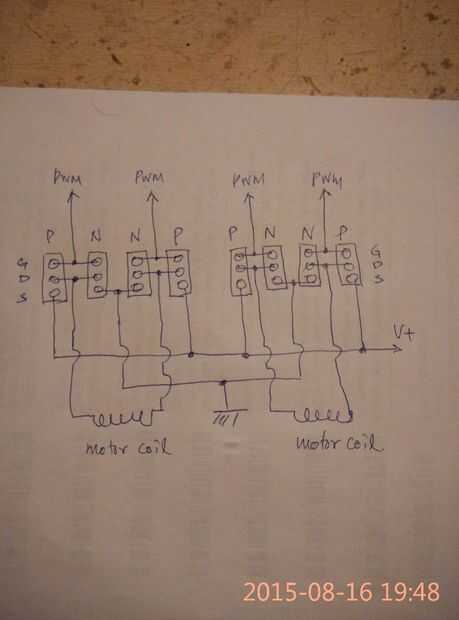

Paso 1: El diagrama del circuito del

Si como usted puede navegar por el Wiki y encontrar el circuito. como no crear el circuito, por lo que no publicaremos aquí. Lo que hice fue la placa de circuito con el MOSFET, utilicé 4 tipo N y tipo P 4 MOSFET soldada en un tablero de circuito pequeño multi propósito. Este circuito requiere alimentación externa, no tomada de la placa de Arduino, pero no la conexión a tierra.
