CONTROLADOR de nivel de agua automático $1 (2 / 5 paso)

Paso 2: El circuito

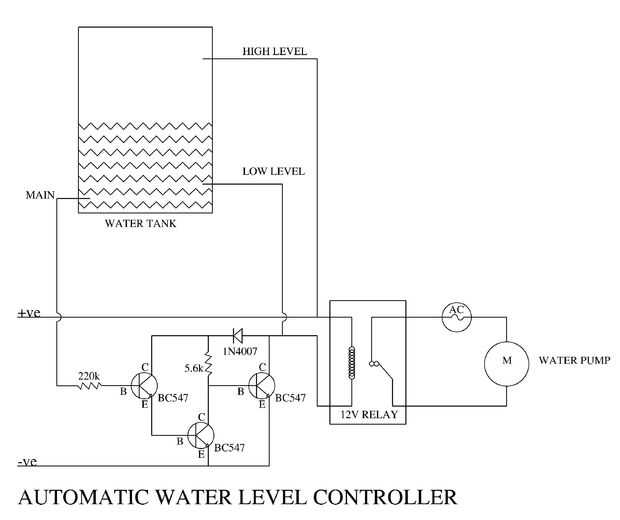

Este es el circuito de conducción de la regulador de nivel de agua automático $1.

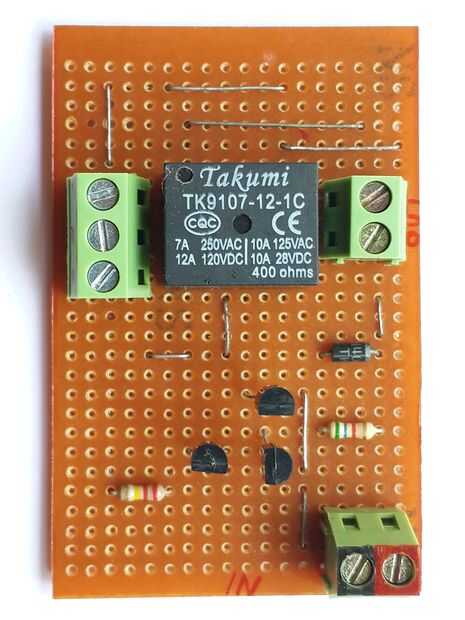

Para hacer este circuito que necesitas

  1. BC 547 Transistor X 3 = 9 INR
  2. 220 K ohmios y 5,4 resistencias del ohmio de K = 1
  3. Diodo 1N4007 = 1
  4. Relé de 12V = 12
  5. Uno, 3-pin conector PCD y dos, conector de 2 pines PCB = 25
  6. Cables = 5
  7. PCB = 12

Total = 66 INR

Costo total de este circuito es igual a 66Rs o 66INR (66.6 INR = 1 USD) .que significa que este circuito es en el presupuesto de $1

relé de 12V es el principal componente de este circuito, así que use un relé con 7Amp o más. Estoy usando un 12v relay.it puede manejar 7 Amp AC
