Paso 4: El circuito de soldadura

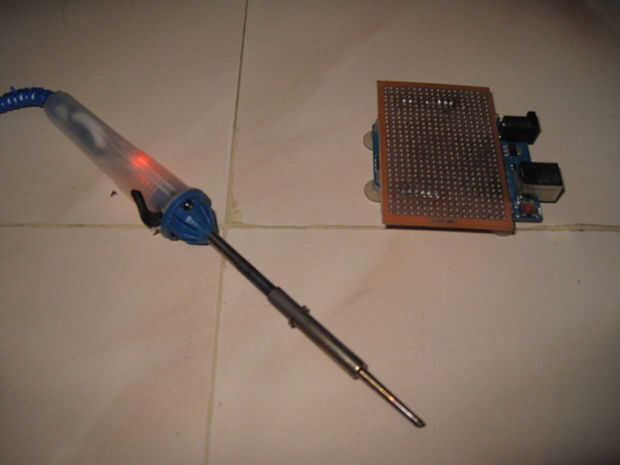

En el primer uso de la llanura PCB tomar los pernos requeridos, pernos quieren soldadura son + 5V, + 12V, GND, A1, 2, 4, 11.
+ 5V, GND-pantalla LCD de alimentación, potenciómetro, receptor IR
+ 12v, módulo de relé
A1 - entrada analógica potenciómetro
2 - serial pin de datos del LCD
4 - pin de control de módulo relé
Pin de datos receptor 11-IR

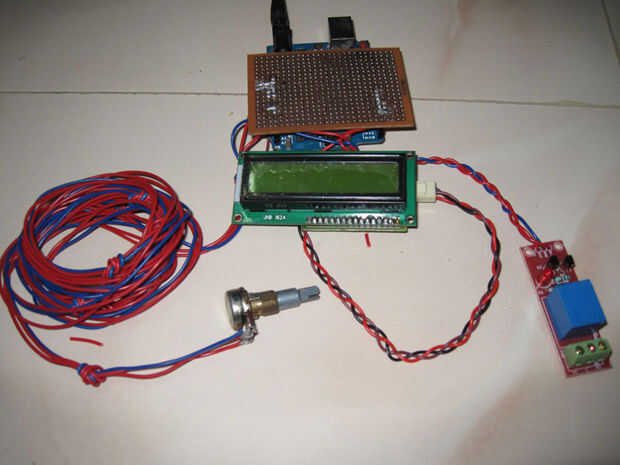

Hacer un nudo para cada conjunto de alambre para evitar cableado de cruzado y confundido. El hizo un nudo de la pulsera aquí.

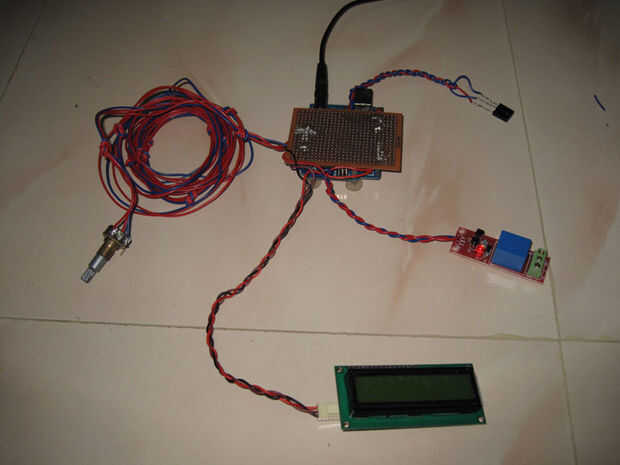

Deje suficiente cable para cada módulo. Para el potenciómetro sólo dejar un alambre muy largo porque es desea ser fijo en el tercer piso.
