Controlador de onda mecánica para la placa de Chladni (3 / 6 paso)

Paso 3: Soporte de marco y plexiglás

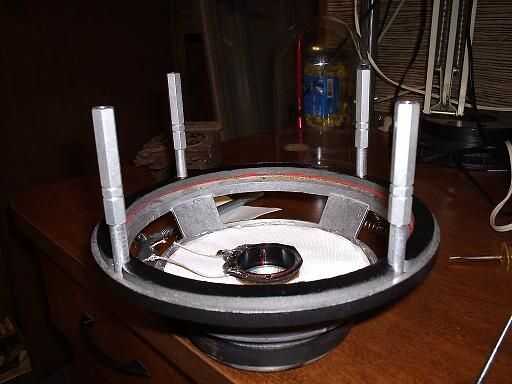

El marco de la ayuda y plexiglás posee una ranura para la varilla vibratoria en. Usé 4 separadores con 4 discos de metal para montar un círculo de plexiglás sobre 4" encima del altavoz. Metal o de madera es más fácil de cortar sin embargo. ESPERAR para perforar los agujeros de montaje exterior de plexiglás.
Baje el altavoz sobre la cara en el plexiglás y trace una línea alrededor con marcador. Mi altavoz tenía agujeros alrededor del borde externo así que los usé para marcar el centro del círculo. Simplemente marca los agujeros y luego utilice una regla para dibujar X a través de círculo conectando las marcas del agujero.

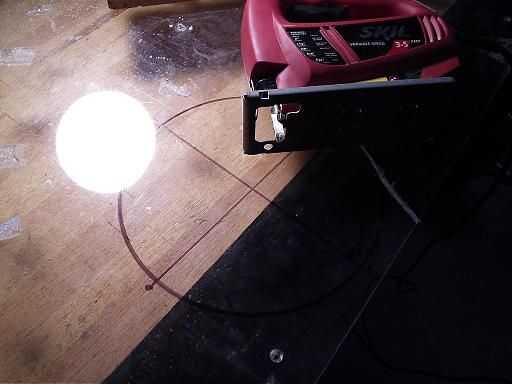

Una sierra sabre saw con un metal del plexiglás de cortes de cuchilla de corte fácil que derretimiento es suficiente el único problema. Tan pronto como se corta más allá de un lugar se funda nuevamente juntos! Tan reducido alrededor de su círculo, dejando un surco de plexi derretido. Esta ranura se llenan de aceite de corte de metal y volver alrededor muy lentamente agregando aceite cuando sea necesario. (Si alguien ha encontrado una manera más fácil por favor me diga!)
Perfore un agujero de 3/8" en el centro exacto del disco de plexiglás. Usé un perno a chuck el disco en un taladro y luego sujeta el taladro utilizando como mini torno a molido y arena hacia abajo los bordes del plexi suave.
