Controlador de puerto paralelo 3 ejes CNC, motores PAP unipolares, Opto-aislado (11 / 12 paso)

Paso 11: Software y configuración de la BIOS

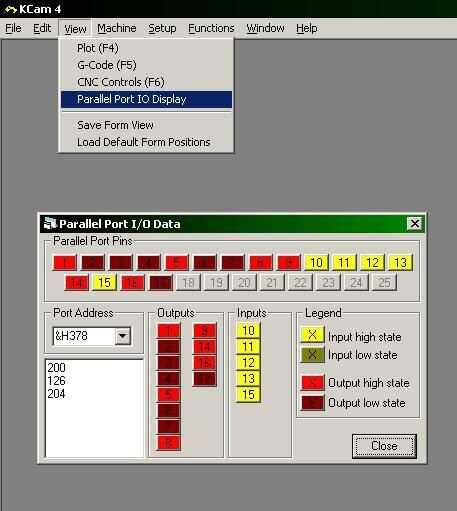

Este controlador ha sido probado y funciona muy bien con el KCam. Pero la mayoría de programas CNC (Mach3) trabaja de una manera similar y también debería funcionar bien.

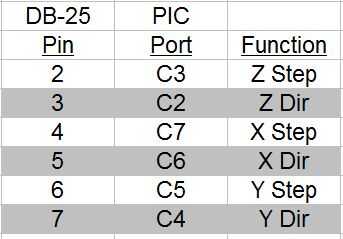

Puerto paralelo está configurado como sigue, hace referencia a los pernos en el puerto DB-25.

X paso - Pin 4
X dirección - Pin 5
Y paso - Pin 6
Y dirección - Pin 7
Paso Z - Pin 2
Dirección de Z - Pin 3

Asegurar en el BIOS que el puerto paralelo está habilitado, sistema de dirección (0 x 378 es por defecto) y modo EPP o ECP/EPP

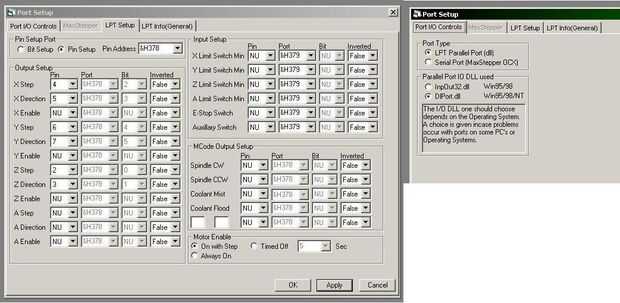

Un corto Tutorial sobre la configuración del punto de inicio y Eagle CAM procesador Info y más KCAM configuración info.
