Paso 3: Puentes, oscilador y zócalos

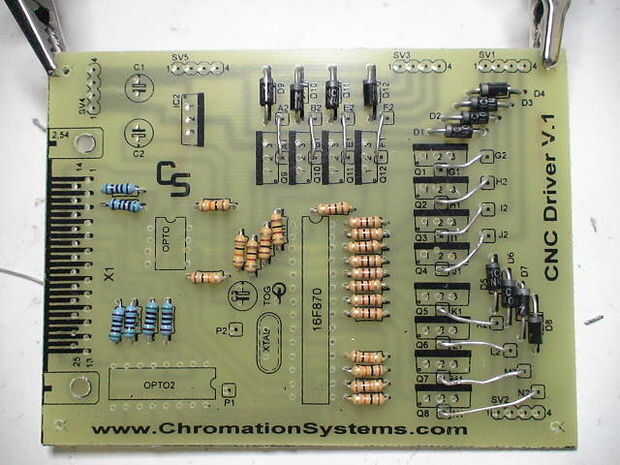

Puntos de puente A - P que se saltó.
(hay no hay puentes O, me olvidé de él)
Puntos marcados 1 se saltaban a puntos con la etiqueta 2.
Ejemplo:
Va de a1 a A2
Va de B1 a B2
Ect.

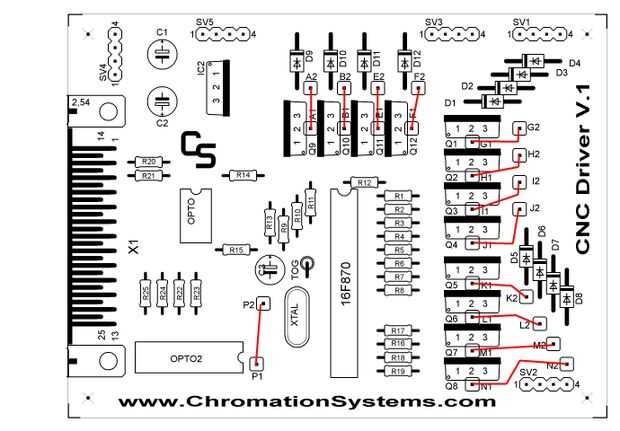

Echa un vistazo en los diagramas de abajo.
Tomar un recorte de plomo de los diodos (que es de mucho espesor)
Usando una aguja nariz alicates doblar el alambre en forma de U lo suficientemente grande para el puente de la brecha.
Al colocar los puentes Asegúrese de mantenerlos lejos de otros agujeros o componentes.
Siguiente lugar el oscilador en el XTAL, va de cualquier manera.
Asegúrese de que esto es una buena soldadura brillante conjunto.

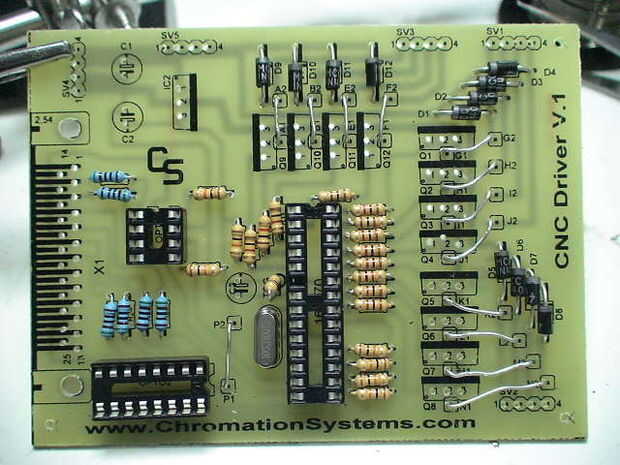

Los sockets son el siguiente
El 14 y 16 pines pasar como línea en la imagen, la muesca del zócalo hacia arriba con la muesca de la ilustración.

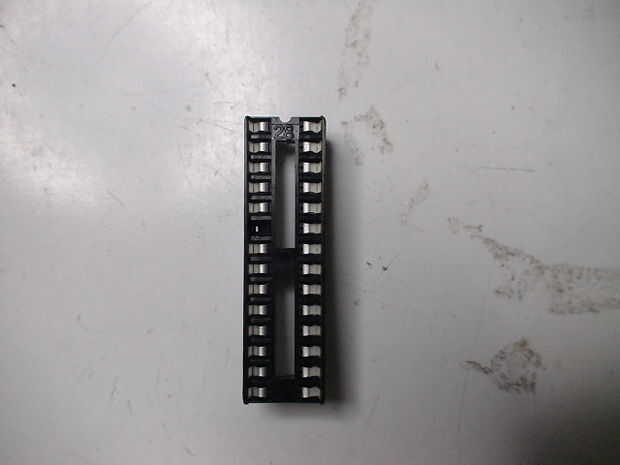

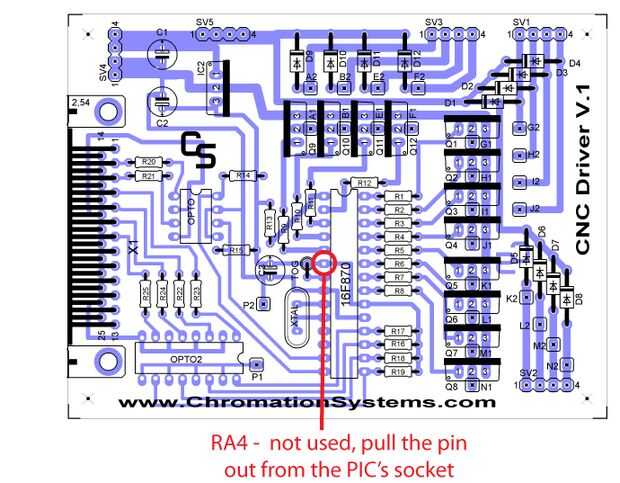

Su pero no totalmente necesario perno 6 en el zócalo de 28 pines (RA4 en la foto) (ver imagen) deben eliminarse, ya que hay un riel de alimentación positiva a través de él. Y asegúrese de llenar en su cojín de la soldadura y el orificio con soldadura.
Entonces se alinean cuidadosamente todos los pernos en los agujeros y empuje hacia abajo suavemente, observando para asegurarse de que no pins Haz aplanados.
