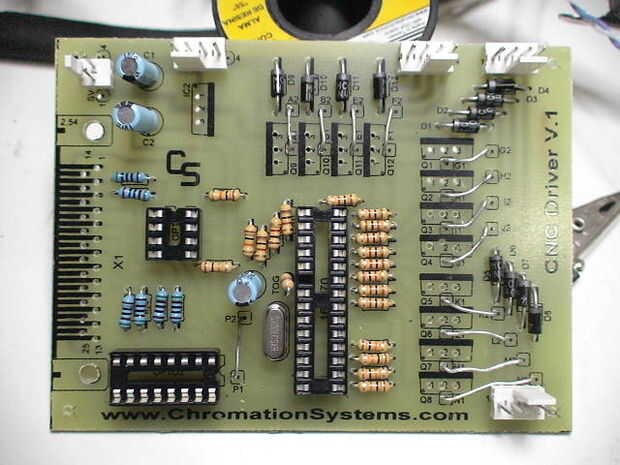

Paso 4: Capacitores, cabeceras, DB-25
C1 y C2 son 10uF electrolítico
C3 es un electrolítico de 1uF
Condensadores en primer lugar, estos están polarizados por lo que tienen que ir correctamente.
La raya blanca por un lado del condensador es el pin negativo.
En el lado superior de la ilustración la mitad negra es el lado negativo.
* también se muestra en las notas de la imagen a continuación.
Encabezados SV1 - SV5 son próximos.
Si se utiliza cierre encabezados consideran qué necesita el revestimiento de la parte de bloqueo.
De lo contrario puede ir sin embargo.
SV1 es el motor del eje Y
SV2 es el motor del eje X
SV3 es el motor de eje Z
SV4, pin 1 y 2 es negativo de la fuente
SV4, pin 3 y 4 es positivo de la fuente
SV5 es positivo de la fuente para los motores
El ángulo recto, Puerto macho DB-25 es el último para este paso.
* Nota: un puerto hembra no funcionará como el pinout es diferente. Si desea utilizar un puerto hembra o un puerto de montaje de panel, utilice un alambre de filamento sólido pasar desde el puerto a la PCB.
Un puerto de ángulo recto puede ser un poco difícil de conseguir, pero conseguir una pieza delgada de metal, pinzas o uñas, haga palanca y dirigir pernos en sus agujeros. Se utilizan solamente los pines 2-7 y 18-25, por lo que el otro los podía sujetarse fuera para facilitar la colocación.
Mantener al ras con el PCB, agradable y apretado o posterior enchufar y desenchufar se dañan en las conexiones. Luego soldar unos pines para mantenerlo en su lugar.

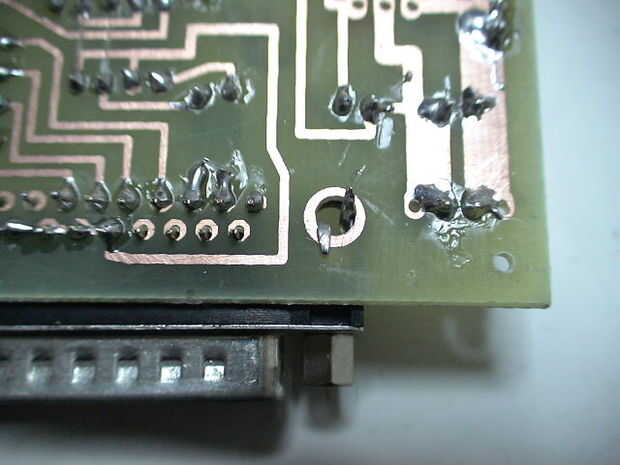

FLARE hacia fuera los pernos de montaje como en la foto y la soldadura.
Acabado el resto de los pines, recordando sólo los pines 2-7 y 18-25 que deba soldarse, el resto no.
