Paso 6: Conecte en el ICs, interconexiones

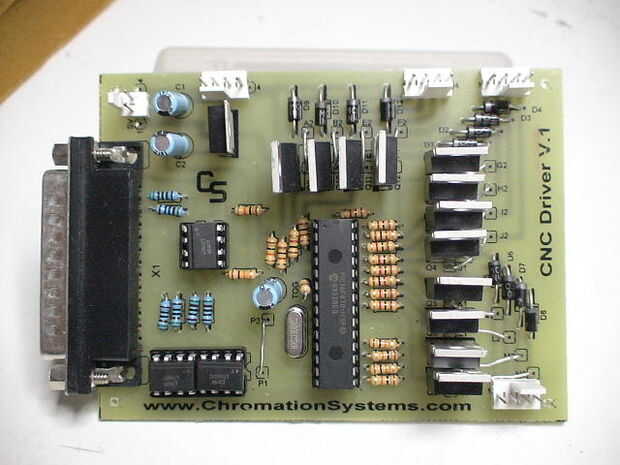

Opto-acoplador está etiquetados como LTV827
Los 16 pines toma., con la etiqueta OPTO2, es compartida por 2 de 8 pines opto-acopladores.
Los puntos en el ICs van en el mismo extremo de la ranura en los portafocos.
El otro de 8 pines opto-acoplador va en el conector etiquetado OPTO
Si ha adquirido un programado y probado el chip en mi tienda.
Cuidadosamente enchúfelo a la toma, alineando la muesca en el zócalo y el punto en la IC.
De lo contrario, programar un 16F870 con el archivo HEX en el. ZIP en el paso 1.

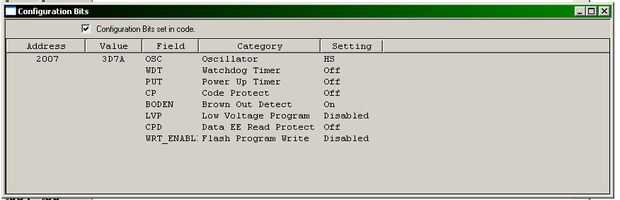

Compruebe el archivo Léame para los fusibles o la imagen de abajo.
