Estoy en el proceso de automatización de mi cerveza, que estoy haciendo apenas para la diversión de ella, como la automatización no es realmente necesario en un proceso que dura 5 horas y tiene unos diez minutos de trabajo real!
Mi plataforma de elaboración de la cerveza utiliza un quemador de propano para calentar agua de maceración (remojo granos en agua caliente) y hervir el mosto (el líquido extraído de los granos).
Para automatizar el proceso, que necesitaba poder iniciar y detener el quemador de gas bajo control de programa. Necesita ser seguro, considerando que hay gas.
Decidí hacer un programador independiente con sólo un propósito en la vida: iniciar y parar con seguridad el quemador y desconecte el gas si no hay ninguna llama. Además, no debe arrancar o dejar escapar gas si una señal externa se desconecta o se pierde la energía.
Que haciendo un controlador de cervecería que se instale a este controlador de quemador a través de la entrada de comandos para encender y apagar el quemador.
Si desea controlar la temperatura que está influenciada por el quemador controlado por este controlador del quemador, usted podría comprar un off el estante PID controlador y conecte la salida de thr PID a la entrada de comando de este controlador.
Controlador PID de ejemplo.
http://www.eBay.com/ITM/New-PID-digital-temperature-control-Controller-thermocouple-0-to-400-SSR-3DS-/331472603106?PT=LH_DefaultDomain_0&hash=item4d2d4e87e2.
Si el enlace es añeja búsqueda sólo de PID en Ebay.
El controlador se basa en el Arduino Uno (usé un Sparkfun Redboard que es equivalente). Un interruptor puede encender el quemador localmente, o puede ser activado remotamente vía una TTL activa baja señal en su entrada de comando.

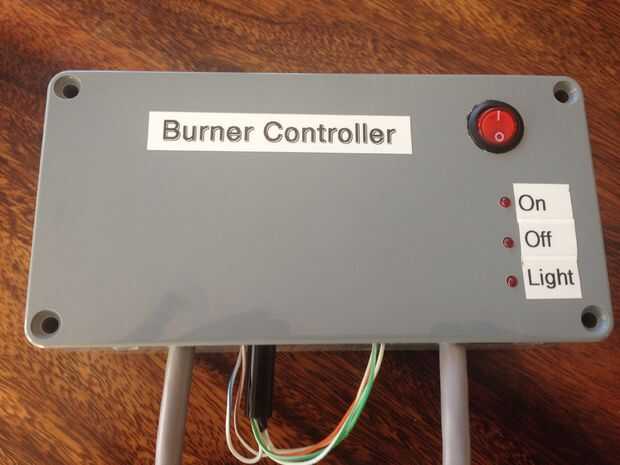

El controlador muestra su estado mediante 3 LED para, iluminación y en los Estados. Una línea de estado TTL indica encendido estado para uso remoto del controlador de cervecería.
El controlador funciona con una entrada de 12Vdc. Esto alimenta el Arduino que produce su propio + 5Vdc. Los 12V se utiliza para alimentar la electroválvula de gas.
Un cable desde mi controlador de cervecería proporcionará señal de mando 12 VCC, GND y recibir la señal de estado. 4 cables.
Lista de piezas
(1) Arduino Uno o equivalente
(2) módulos de relé compatible arduino
(1) interruptor bipolar sola
(3) LED
(3) resistencias de 1/4 watt 330 ohm
(1) módulo de zumbador compatible arduino
(1) cuadro proyecto
(1) válvula de solenoide 12Vdc conveniente para accesorios y gas propano.
1/4" manguera lengüeta conexiones X 2 para ajustar las válvulas
y abrazaderas X2
(1) encendedor de barbacoa repuestos (modificado)
Cables, conectores, cable etc.
ADVERTENCIA: TRABAJAR CON GAS ES PELIGROSO! SI LE FALTA LAS HABILIDADES PARA ESTE PROYECTO, HAN HECHO POR UNA PERSONA CALIFICADA. NO TOMAR NINGUNA RESPONSABILIDAD POR DAÑOS RESULTANTES DEL USO DE ESTE INSTRUCTABLE. USELO BAJO SU PROPIO RIESGO.
