Paso 1: Paso 1 - trabajar con GPIO
Hay muchos ejemplos de cómo utilizar los pines GPIO (entrada de salida de propósito general) en el RaspberryPi. Si eres nuevo en esto, te recomiendo que empezar con secuencias de comandos de python wiringPi simple. Esto conseguirá ayuda que aseguran que tus circuitos están conectados correctamente antes de que la soldadura. Hay mucha confusión en la numeración de pines. Este Instructable utiliza el modo de pin WiringPi. Esto se hace más fácil con el siguiente sitio web: http://pinout.xyz/. Recuerde, estamos utilizando pernos de WiringPi 2,3,7.
Ten mucho cuidado como usted fácilmente puede freír Pi. Recuerde, siempre use una resistencia y siempre hacer el cableado con el RPi desenchufado.
Aquí está una sencilla guía:
FROM: Pin GPIO--> resistencia--> LED--> tierra
TAMBIÉN: Pin GPIO--> resistencia--> transistor--> tierra
Instrucciones de alambrado:
F no está familiarizado con breadboards, ver este Instructable primero:

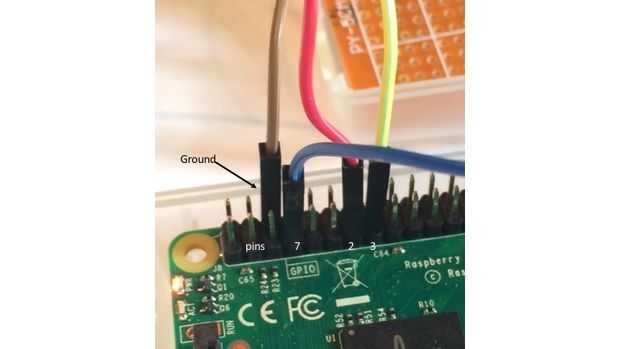

Referencia a la foto de arriba con los pines marcados 2,3,7 y tierra. Estos números pueden parecer ilógicos. Recuerde, estamos utilizando el esquema de designación de pin WiringPi. Evité usar pin 0 como "0" se utiliza a menudo en código como "Falsa" o "Off".
Vamos a comenzar:
Cable del RPi pin 2 a la placa. Cable de la placa a un resistor de 10K. Estas son resistencias muy grandes por lo que el LED será tenue. Este es el resultado deseado. No necesita ni desea enviar una corriente grande a nuestros transistores. Alambre de la resistencia al ánodo del LED. Este es el cable más largo. Luego de alambre desde el cátodo (cable corto) del LED a tierra. Para este proyecto uso el carril de tierra azul en el borde de la placa y solo Conecte a tierra en el IPC una vez. También sigo el mismo príncipe con el mando y el circuito. Repita el paso anterior para los pines 3 y 7.
Siguiente paso, encender los LEDs con un script de Python.
