Paso 4: Paso 4: trabajando con transistores
¿Por qué un transistor?

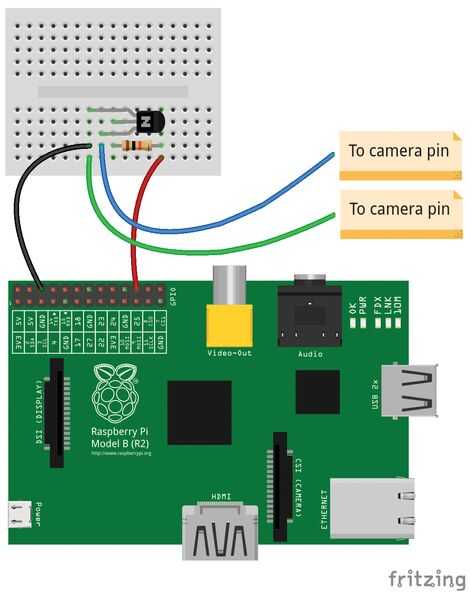

En nuestro circuito final los LEDs se sustituirá por transistores NPN que funcionan como interruptores de encendido/apagado para el mando a distancia. El transistor se utiliza para cerrar el circuito sin introducir ningún poder de RPi en el remoto Somfy. Recuerde, el mando a distancia tiene una batería y opera bajo su propia energía. Si tratamos de conectar la clavija GPIO directamente en el control remoto que el riesgo de destruir el dispositivo. Este diseño inspirado de la foto de arriba. Muchas gracias a RaspberryPi Geek para ver el artículo aquí: http://www.raspberry-pi-geek.com/Archive/2014/06/G...

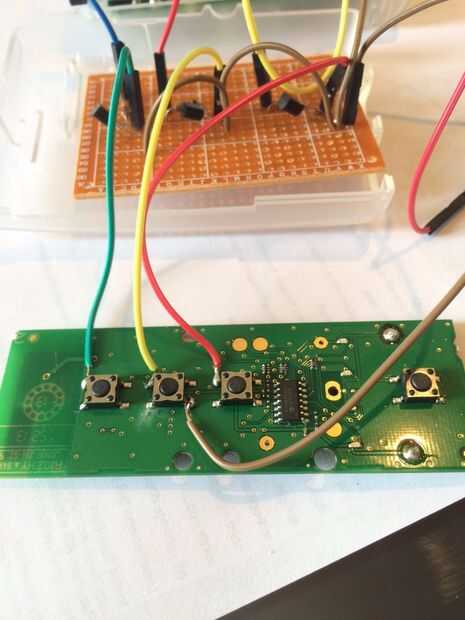

Cableado del mando a distancia:

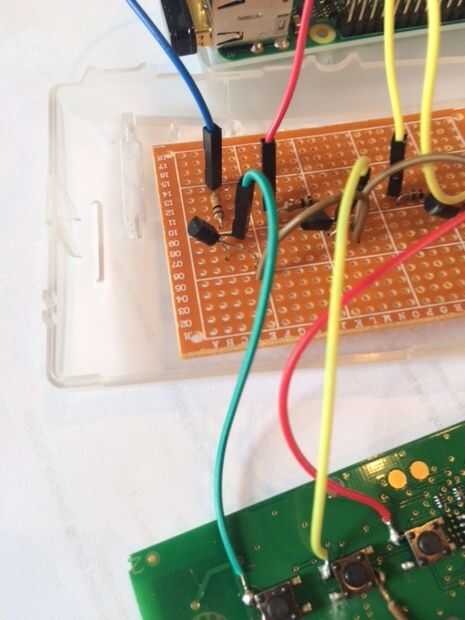

El cable marrón soldado a la Somfy remoto funciona como un terreno para todos los botones. He probado esto con un multímetro. La resistencia entre todos los cables en la parte inferior de los botones es cero significa que están conectados dentro del mando a distancia. Conecté la remota tierra a mi circuito tierra reduciendo el número de alambres en el proyecto. Tenga en cuenta los cables de jumper marrón en el circuito; Si he diseñado mi consejo mejor, que pude han conectado todos de la tierra por debajo con soldadura. Esto sería similar a la barra de tierra azul en un protoboard. El cable verde del mando a distancia es el alambre abierto . Si tocas el cable verde y el cable marrón juntos se activará el control remoto. Simplemente estamos cerrando un circuito del mando a distancia. Que circuito trae su propio poder.
Error:
Por error usé los cables de color incorrecto para los otros dos botones. De izquierda a derecha los botones son: abierto, detener, cerrar. No creo que valga la pena volver a soldar sólo para codificación de color; por favor no se confunda con esto.
¿Cómo funciona esto?
Para más información sobre cómo transistores funcionan, Compruebe hacia fuera este artículo Sparkfun: https://learn.sparkfun.com/tutorials/transistors/a...
Paso siguiente--> Juntándolo todo
