Paso 4: Construir! Hardware PT. 1
Si el esquema lógico, sáltese los siguientes tres pasos (Hardware Pts 1 - 3).
Prólogo: Prestar atención a la disposición de los pads del PCB y usarlos para hacer conexiones más simple y más directa. Plan donde se conectan los componentes antes de soldar. Puede ser más fácil soldar los componentes en un orden diferente.

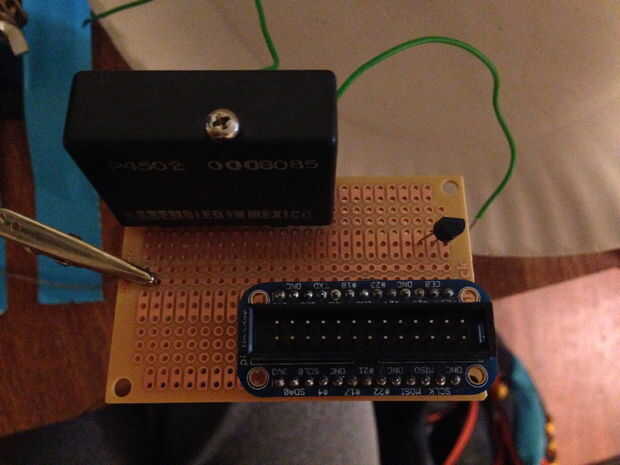

1.a. el relé en el tablero del PWB de la soldadura.

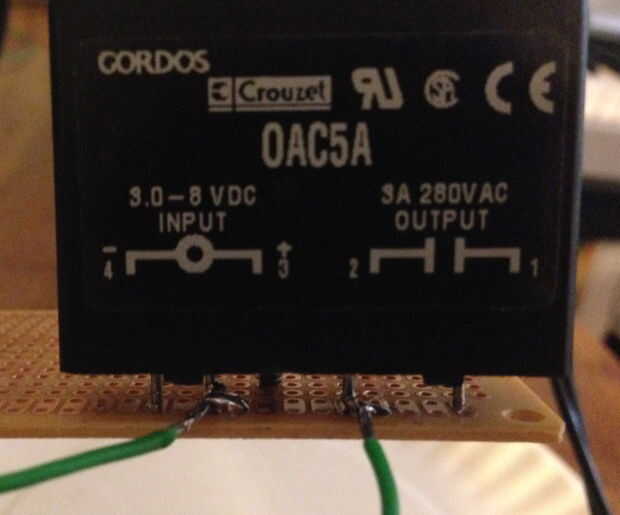

Las etiquetas en el relé que diga la función de cada pin. Aquí le damos la hoja de datos para mayor referencia.
1.b. Suelde un cable de conexión a cada pin del relé, dejando 6 pulgadas o más para los conductores AC.
2. soldar el pin GPIO RPi 18 3.3 pin VCCy conector de tierra a los topes de la Junta de PCB.
3. soldar el transistor a la placa PCB, manteniendo cada una de las piernas aisladas eléctricamente.

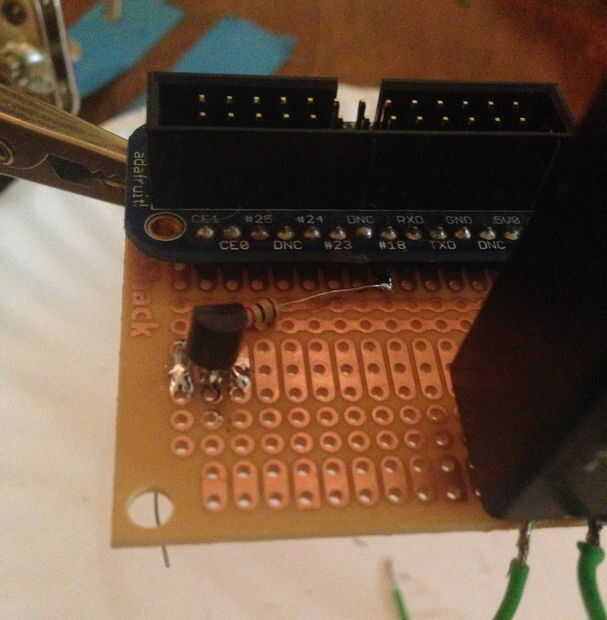

4. soldar un extremo de la resistencia a la pata del medio del transistor (pin base) y el otro extremo al pin GPIO 18.

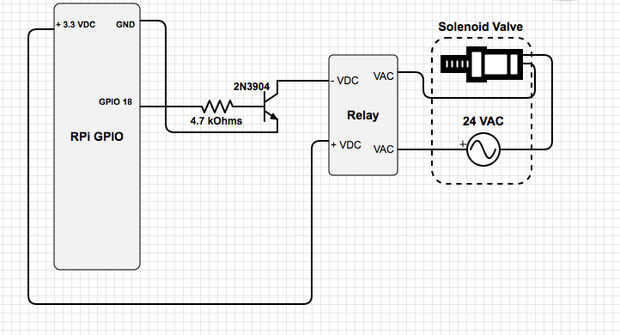

Para mejores resultados, uso uno de 4.7 kOhm resistencia y conectar como se muestra en la última foto.
