Paso 3: Motor, engranes y rodamientos

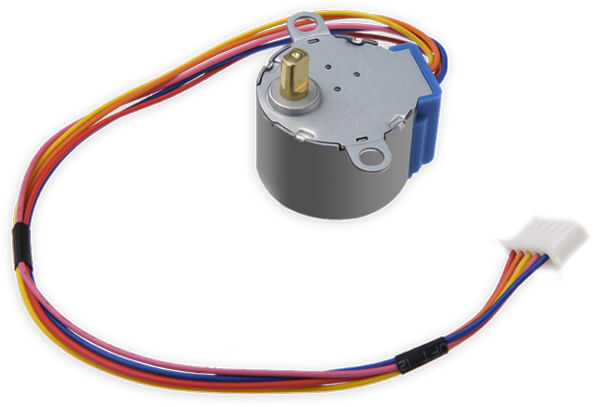

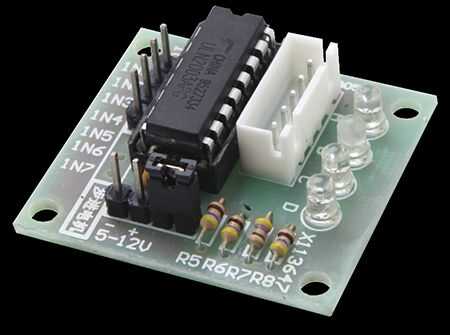

El Motor de pasos orientados 28BYJ-48 tiene un diente 19 Mecano piñón Unido. El piñón es taladrado a 5mm para el eje de impulsión del motor paso a paso.

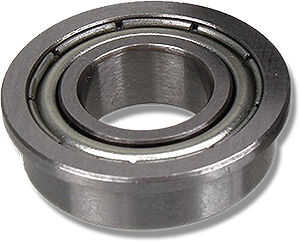

La rueda de engranaje de Meccano 133 dientes se acopla a un eje de 4mm. El eje funciona en 3 rodamientos con bridas. Uno en la lámina de plexiglás superior (4mm), uno en un cojinete fijada 10mm de la placa inferior de metacrilato (4mm), de montaje de aluminio. 3 (3mm) en la hoja inferior de metacrilato. El cojinete inferior es 1mm más pequeño por lo que el eje no puede pasar sino simplemente sentarse en la superficie de rodamiento, por lo que puede ser apoyado y aún giran.

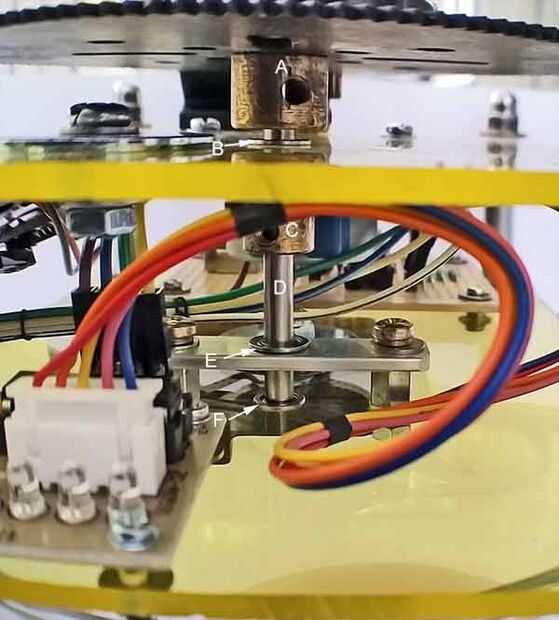

Pic puntos de rodamiento 4
A. 133 dientes rueda de engranaje superior B. 4mm cojinete C. 133 dientes de la rueda de engranaje eje parada (véase abajo) D. 4mm 133 rueda dentada del engranaje del eje E. media 4mm cojinete rodamiento de 3mm bajo F.
133 dientes engranes lanzamiento pic 5
133 parada del eje de rueda dentada (C) impide que la rueda dentada del engranaje y cámara adjunta 133 cayendo el controlador.
Libre circulación (J) permite la 133 dientes de Engranes a izar gratis del paso a paso motor piñón para que la cámara se puede girar a cualquier posición con la mano. Esto es útil para el posicionamiento de cámara inicial o una comprobación rápida del Panorama puntos inicial y final antes del controlador.
