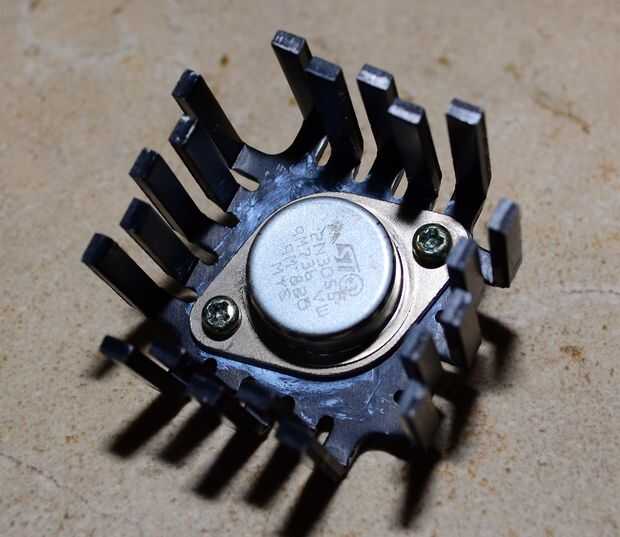

Paso 1: Montar el transistor sobre el disipador de calor
Montar el transistor sobre el disipador de calor. El disipador de calor es importante porque el transistor se calienta. Acabo de comprar el más barato vender maplin de disipador de calor. El 2n3055 es un estilo del caso TO-3.
Puede utilizar una almohadilla aislante si quieres pero sólo utiliza una pequeña cantidad de grasa térmica vieja que tenía por ahí. Para montar los transistores al disipador térmico sólo utiliza algunos repuestos tornillos y tuercas que tenía en el garaje.
Asegúrese de que los pines del transistor físicamente no toque el disipador de calor y se enrosca en forma segura.
P: ¿Puedo usar un transistor diferente?
R: sí se puede, siempre y cuando el transistor posee especificaciones similares a los 2n3055 o mejor.
P: ¿Puedo usar un transistor PNP?
R: sí, pero tendrás que invertir las conexiones del colector y el emisor en orden para que funcione. También tendrá que tener especificaciones similares o superiores como el transistor 2n3055.
P: ¿es el disipador de calor realmente necesario?
R: sí, si se quiere utilizar este circuito durante más de unos segundos que el disipador de calor es de vital importancia como el transistor se calentará rápido.
P: ¿Puedo usar un MOSFET?
R: no, un MOSFET no funcionará para este circuito.
