Paso 3: Armar el circuito

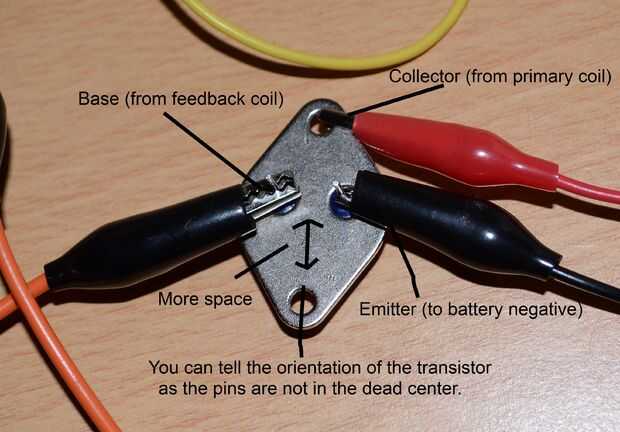

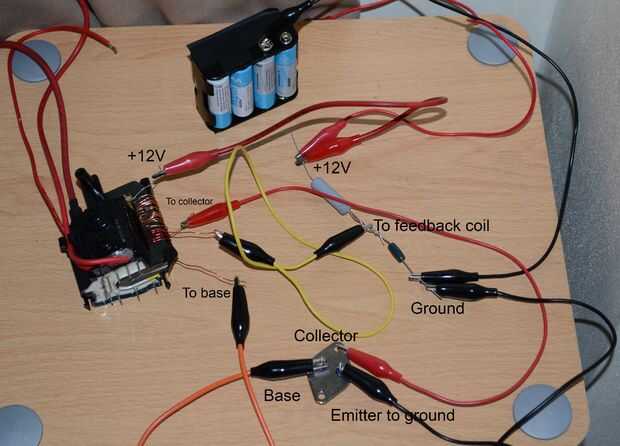

En el diagrama de la gráfico, la bobina rojo es la bobina primaria con uno de los extremos de conexión al positivo "+" de la fuente de alimentación/batería, el otro extremo se conecta al colector de los transistores que es realmente la carcasa metálica del transistor de la misma.

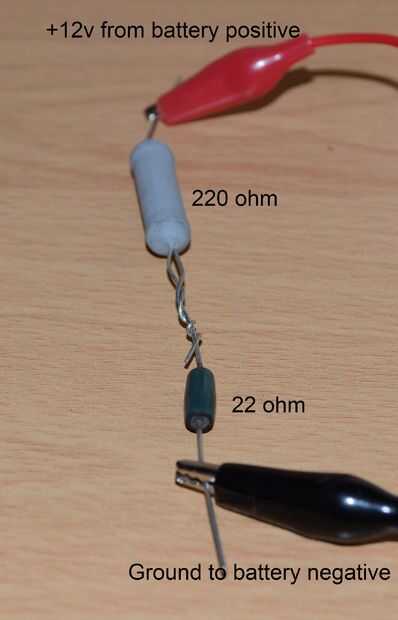

La bobina verde es la bobina de regeneración con un extremo de conexión en el punto medio de las dos resistencias y el otro a la base de los transistores (mirando en la parte inferior de los transistores este es el pin de la izquierda).

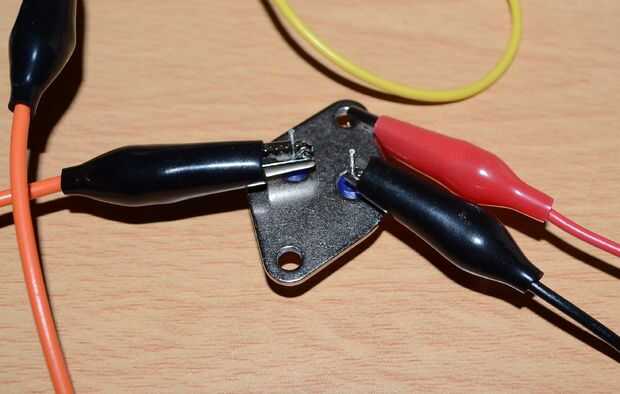

Si tienes algún cocodrilo engancharse los cables entonces usted puede utilizar éstos para conexiones temporales mientras que familiarizarse con el circuito.
