Controlador de tubo de Nixie de cámara desechables (6 / 6 paso)

Paso 6: Crear el circuito y utilizar.

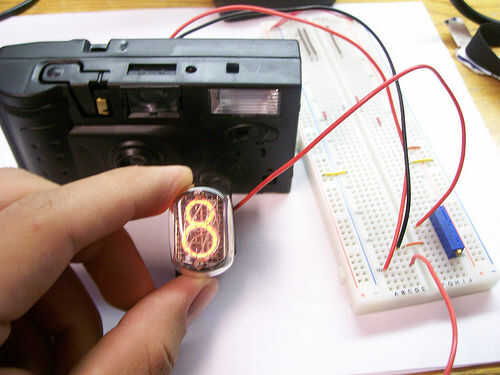

Ahora, conectar el circuito para el tubo de nixie. Poner el potenciómetro entre uno de los cables y el tubo de nixie y ajuste según sea necesario. Con mi tubos IN-12A, 200Kohms pasar unos.3 mA, que es suficiente para iluminar los tubos, pero no es muy brillante. Experimentar con sus propios tubos (use el multímetro aquí). Lo siento por no mostrar fotos del proceso de calibración, pero este circuito apagó mi multímetro cuando accidentalmente creé un corto circuito. Como he dicho, tenga cuidado.

Cuando la cámara está encendida, el alto voltaje está presente, así que por favor ejercicios con precaución el uso de este.
