CONTROLADOR de vuelo de ARDUINO DIY (4 / 12 paso)

Paso 4: Fabricación de PCB primer

Te digo la verdad esto no es la parte difícil de esto construir es realmente fácil como seguir los pasos.

Preparar la siguiente

Imprimir el PDF en alta calidad

Preparar el aceite de bebé

Preparación pre sintetizada PCB 6x6cm

Preparar un recipiente con cloruro férrico

Preparar un recipiente con el polvo revelador... 3 tsp desarrollador 1 taza agua (agite hasta que se disuelva el polvo)

Preparar 10 lámparas fluorescentes

______________________________________________________________________________________________

Deja comienzo!

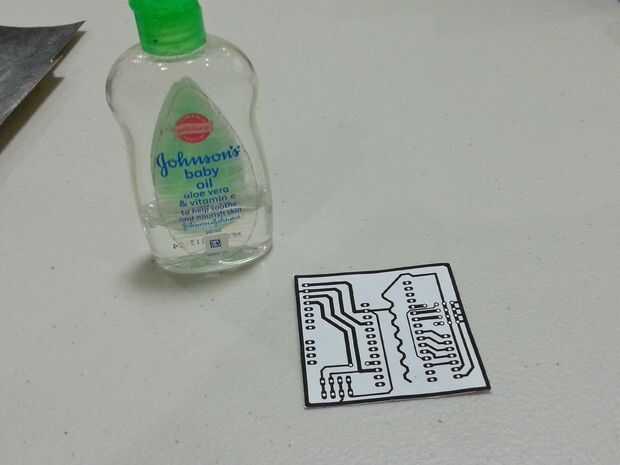

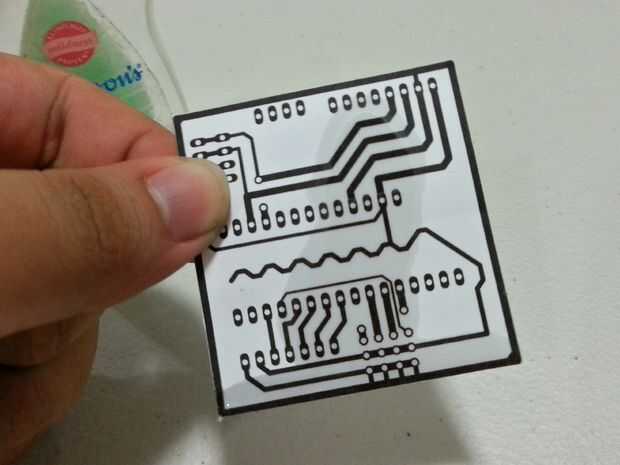

1 corte hacia fuera la disposición del PWB y aplique una pequeña cantidad de aceite de bebé y extender suavemente el líquido que rodea la paper.next Quite con cuidado cualquier aceite de bebé exceso limpiándolo con cualquier trapo

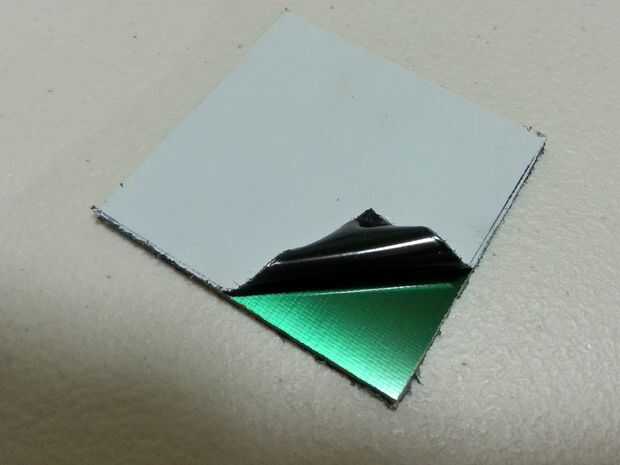

2 Haz tu pre sintetizan PCB 6x6cm, quitar el film y Coloque el lado de impresión del papel hacia el lado verde de la placa "que es importante". Consigue tu placa de cristal y pila entre el PCB y el papel.

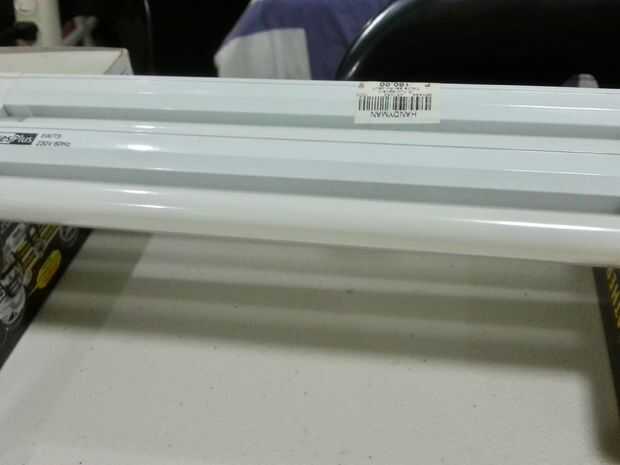

3 obtener su lámpara fluorescente y elevar por lo menos 3 pulgadas

4 obtener el teléfono -> reloj y temporizador de... Situado a 5 minutos

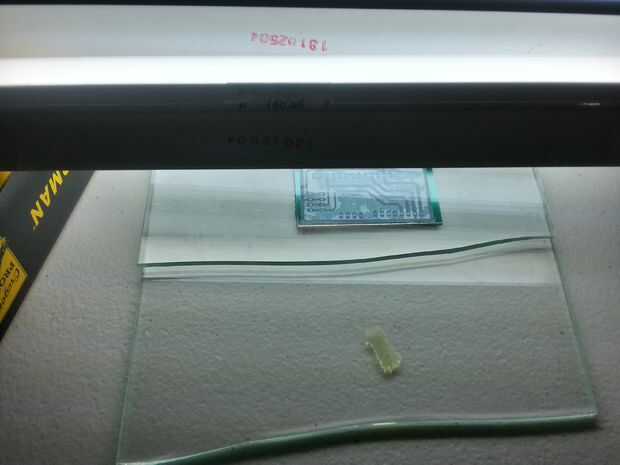

5. Coloque la placa de vidrio con el PCB bajo la lámpara fluorescente y gire inmediatamente en el tiempo y la lámpara... Gire la lámpara de como cuando llama tu teléfono.

6. Quite el vidrio y el papel ir al fregadero y ejecutan el PCB expuesto con agua Asegúrese de que el aceite se retira.

7. obtener el contenedor con la solución de revelado dip de la PCB todo "Cobre lado frente a usted" y agitar hasta que la tinta se quita

8. Enjuague el PCB otra vez con agua para quitar la solución de revelado en él

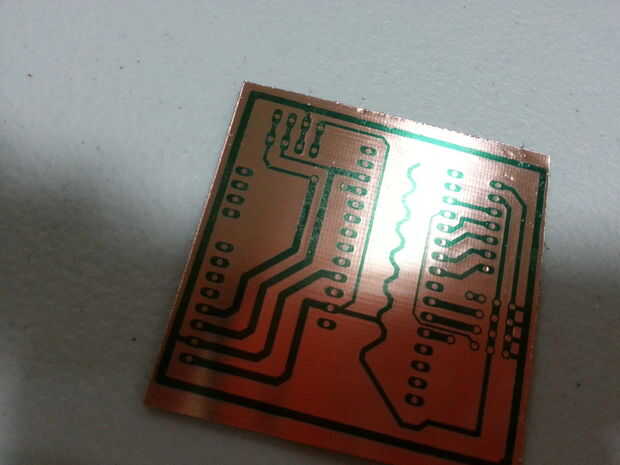

9. obtener su recipiente con cloruro férrico y la PCB de la inmersión hasta que desaparezca el cobre no deseado.

10. HECHO!!!! ahora todo lo que tienes que hacer es taladrar los agujeros.
