Controlador de Xbox 360 Arcade - proyecto Gyokusho (7 / 8 paso)

Paso 7: Soldadura las indicaciones

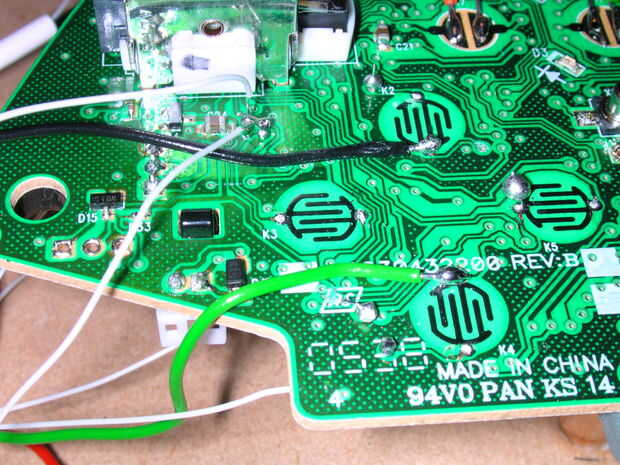

Por razones obvias quería usar el pad de dirección digital de la palanca de mando, el único problema era que los puntos de conexión para las direcciones parecían nada a los puntos A, B, X, Y la conexión. Éstos tenían un patrón de ondas-ish a ellos y sólo tenían un pequeño punto de cobre, no había cobre a lo largo de las ondas (como había estado esperando). Esto dio lugar a varios puntos de soldaduras rotos porque cuando cambiaron de puesto el cable muy ligeramente, sólo para asegurarse de que había pegado, todo vino suelto tomando el cobre con él.

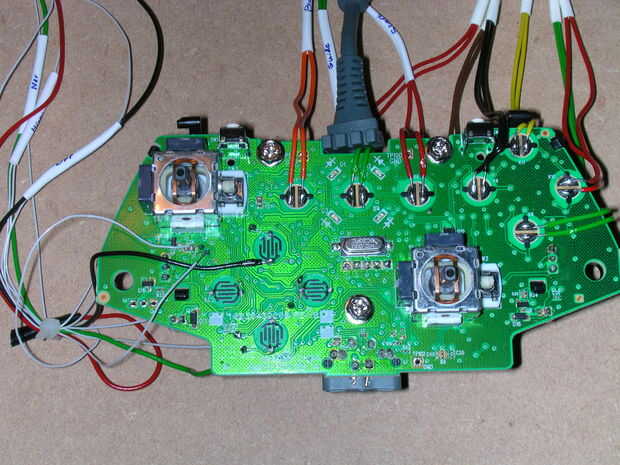

En su lugar tuve que seguir los cables que van hacia y desde los puntos de soldaduras direccionales y donde fueron entonces directamente a través de la placa de circuito, que tenía que rascar la resina-como sustancia que cubre el cobre, pelar el cable más fino que pude encontrar, ejecutar directamente a través de y luego la soldadura en el lugar. El mayor problema con esto era que los cables se rompieron cuando el aislamiento no estaba allí para protegerla. También, puesto que el circuito fue montado ya en su lugar, tuve que usar un espejo debajo de la placa de circuito para probar y encontrar el orificio del lado derecho, pasar el cable y luego contar con un pequeño stand mantenga el cable sin romperse mientras que estén soldadas en su lugar. Esa fue una de las cosas más difíciles que he hecho a la hora de soldar.

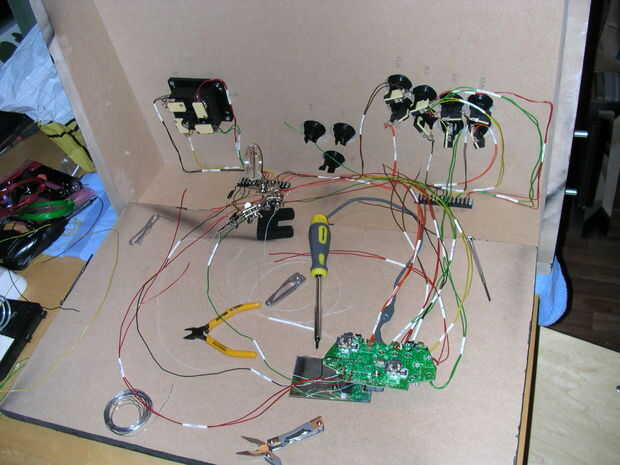

También, desde la manera de cables finos ajustados tan fácilmente, tuve que usar los ligeramente más gruesos para conectar a los botones y luego soldar los dos juntos.

Para ver las fotos un poco más grandes puede visitar mi página de Flickr.
