Paso 4: comencé el cableado.
Yo podría haber hecho esto mientras el pegamento se seque. Pero sigue leyendo algunas cosas que haría diferente.

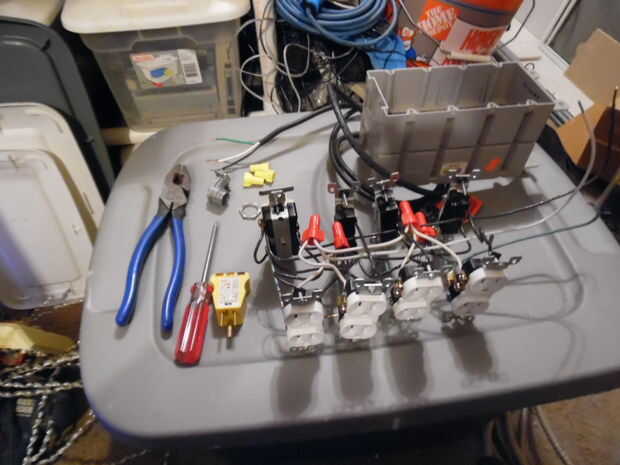

Haz un par de pinzas (preferentemente linemens alicates, alicates de mango azul que se muestra en las fotos), destornillador philips, alicate y posiblemente un destornillador plano o usé una barra del cuervo pequeño para ayudar a convencer a unos cables para doblar para que se envuelva alrededor del tornillo en las salidas. Realmente no tiene un problema con los terminales del interruptor.

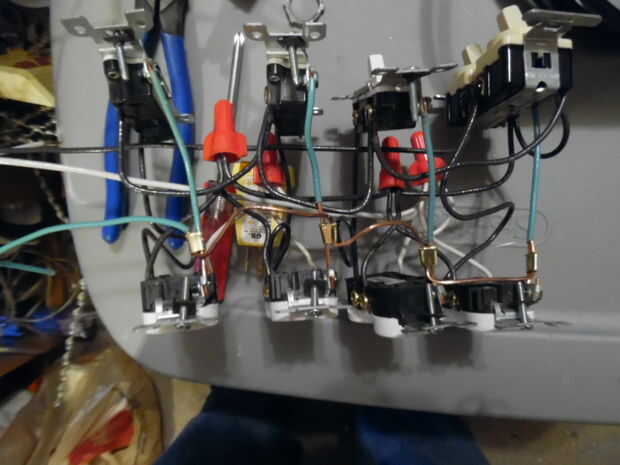

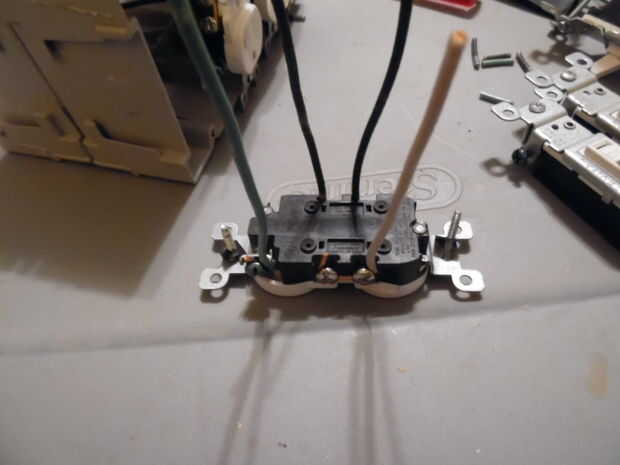

Ya quité las fichas neutrales que tenía que hacer esa conexión con cable como indico en la imagen que muestra la parte trasera de una toma de corriente con 1 verde, 1 blanco y 2 cables negros conexión a ella. Corté las piezas individuales basadas en la longitud que medí con mi mano, además de un par de pulgadas adicionales para el cable que se desnuda y se envuelva alrededor de los terminales de tornillo. Los cables de tierra (verde) podrían haber sido más largo y los cables neutros (blanco) habría ido de toma a toma de corriente y luego al blanco que se conecta a la ex cable de extensión.
Si sigues el esquema del paso uno y entender este tipo de cableado le vaya bien hacerlo por cable. Si no encuentra a un electricista.

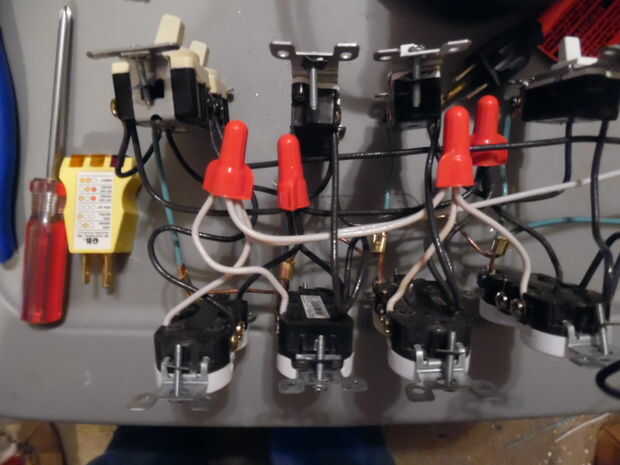

Utilicé 4 tuercas para alambre pero si dejas las pestañas en el lado neutro de las salidas podría hacer el cableado con las tuercas 2.
Haciendo el cableado era la parte más difícil de este proyecto para mí, sin saber lo que necesita para conectarse, pero tuve que volver a cortar un par de cables debido a mi sentido de la avaricia con mi cable.
Cosas que haría diferente:
1. otra vez yo debo no han eliminado la pestaña conexión neutro en los puntos de venta.
2. tengo tacaño con cuánto alambre estaba usando.

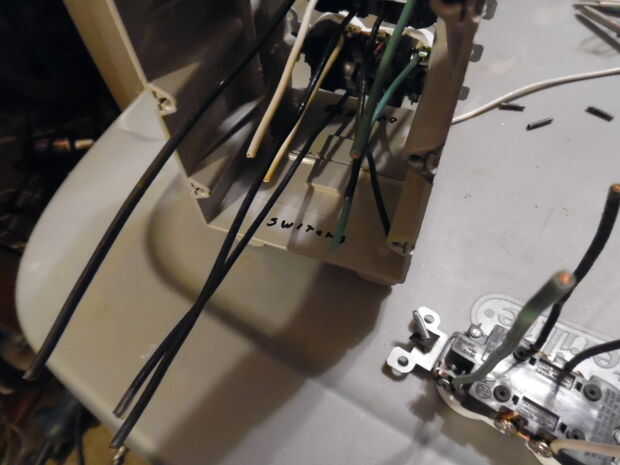

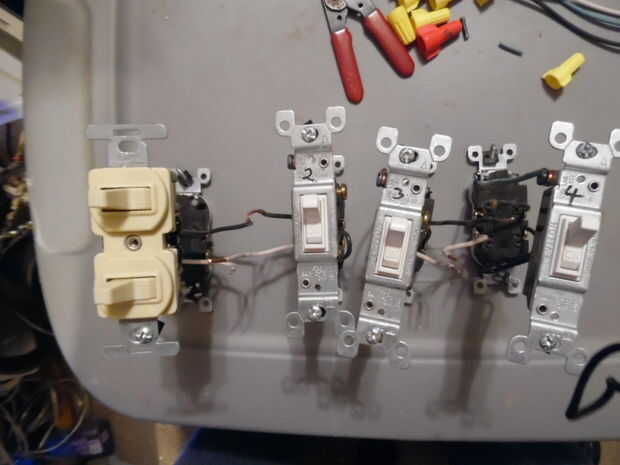

3. Si no estaba tratando de ser tacaños con el alambre podría haber hecho el cableado de los interruptores asegurados a la caja eléctrica y entonces atado con alambre los enchufes.

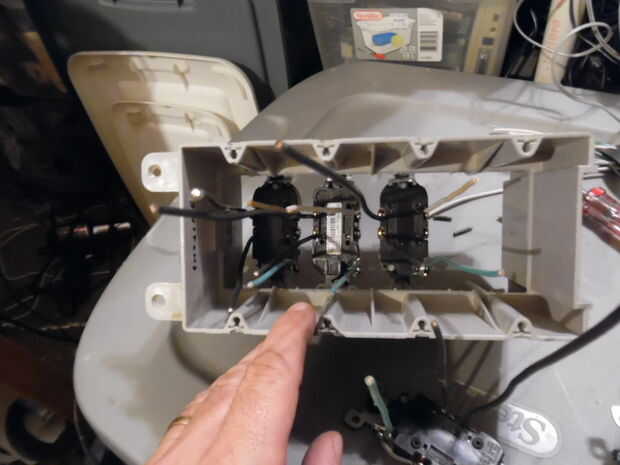

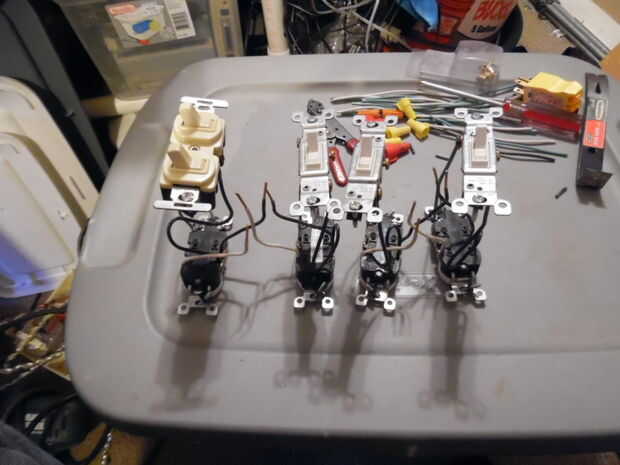

4. hacer la salida de cableado con los switches con cable y asegurado que sospecho que habría sido más fácil cableado entonces los interruptores y salidas juntos y luego relleno la Asamblea por cable en la caja. Tuve que volver a asegurar uno de los capuchones asegurando 4 caliente (cable negro en este caso) los cables dos veces.
5. yo y posiblemente todavía utilizan algunas tuercas y pernos que conectan las cajas eléctricas 2.

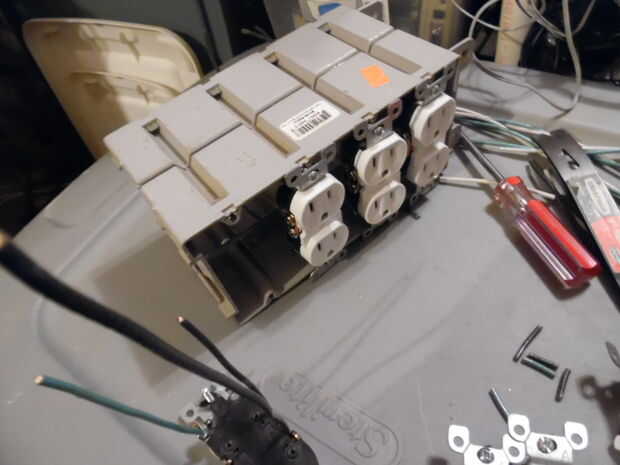

Una vez que terminé con el cableado, me di cuenta de que necesitaba un taladro y un conector de la caja eléctrica y pase el cable de extensión para conectar a este conjunto (siguiente paso).
