Controlador MIDI Arduino - techshop con scarff boarduino (4 / 6 paso)

Paso 4: Conectar el BUB hasta el Boarduino descargar código

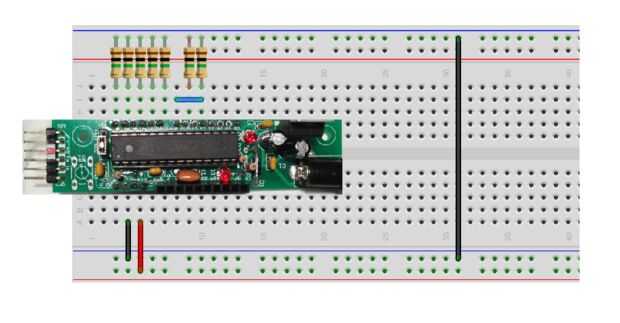

Aquí es un dibujo fritzed de la Junta que muestra 7 resistencias de 1M en lugar de 6 (?).   Cada una de las piezas tendrá el disco de cobre conectada a tierra (cable negro en la mía) y el lado cerámica (rojo) directamente en la analógica de entrada. El boardino se vende con un conector midi (din) con un par de resistencias de 220 ohmios, etc..

Para obtener el arduino software va siga las instrucciones para controladores de mac.

Al editar los archivos de código fuente utilizando el software de arduino en mi mac utilicé estos ajustes.
Herramientas -> Puerto serie: tty.usbserial*
Herramientas -> tabla: Arduino Diecimila o Duemilanovie con ATmega 168
Herramientas -> Programador: avirisp mkIII

¡ Oh!  Cuando se trata de uso de BUB (mente de dispositivos modernos) para cargar el software en el boarduino necesitará voltear boca abajo.  Si lees las etiquetas de los pernos hará sentido.  Si no hay luz en el tablero y tienes tu BUB enganchada, el frío de los pines invertido ser la razón.

Gancho para arriba y descargar!
