Controlador MIDI Arduino - techshop con scarff boarduino (6 / 6 paso)

Paso 6: filtros de paso bajo piezas usado como un teclado

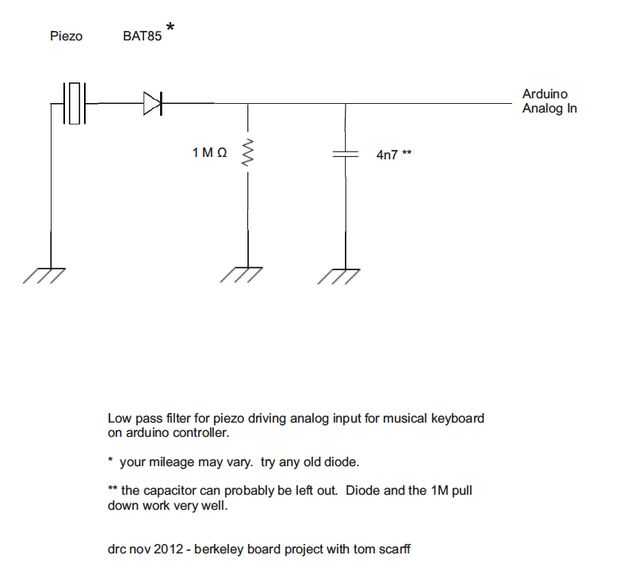

Todavía estoy jugando con diferentes filtros. circuitos de piezas de tuning es un desafío.  Aquí es un pdf que muestra otro enfoque.  Todavía estoy utilizando el shottky BAT 85 - pero no puedo decir la diferencia entre este y otros diodos.

No hay necesidad para un Zener limitar la entrada analógica.  Arduino puede manejar hasta 100 voltios, siempre y cuando el amperaje es inferior a 1 miliamperio.  Tan breves picos de señal de 5 a 10 voltios en las entradas analógicas no deben ser un problema.

Este acuerdo (con un diodo que del piezo y un 1M tiran hacia abajo) parece ser el mejor punto de partida.
