Controlador Midi con láser - (láser teclado Midi activadas) (1 / 3 paso)

Paso 1: Paso 1: encontrar un teclado reciclado midi / controlador.

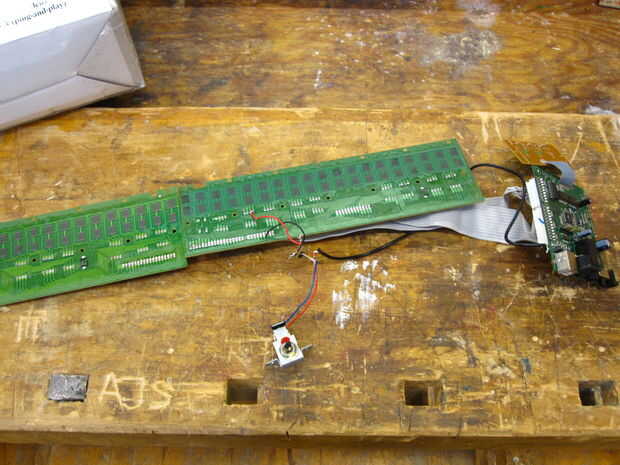

Retire la electrónica del teclado midi.

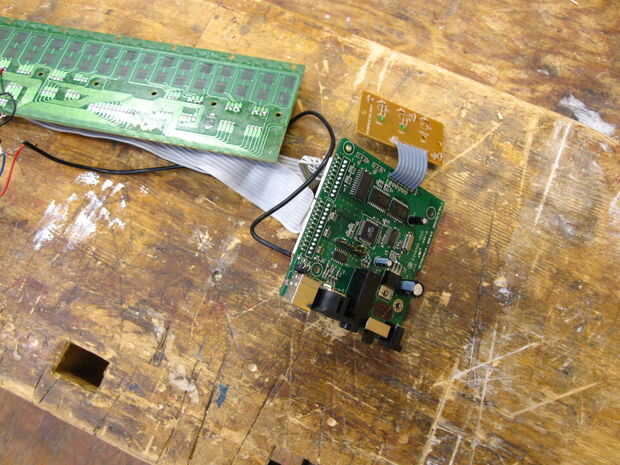

Más baratos dispositivos midi contienen un tablero de controlador midi y una tarjeta de circuitos de disparo.

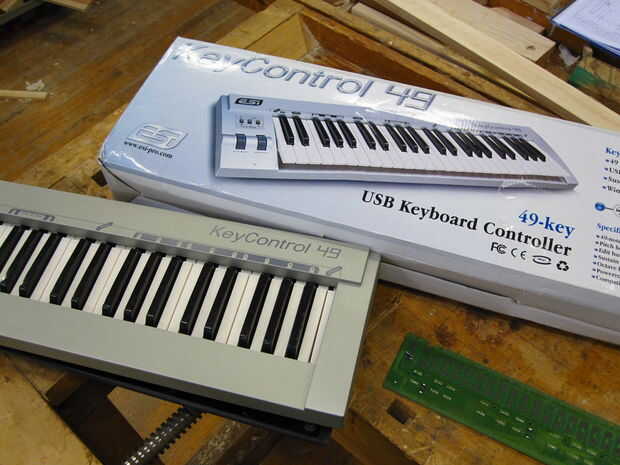

El modelo utilizado en este ejemplo es ESi Keycontrol 49.

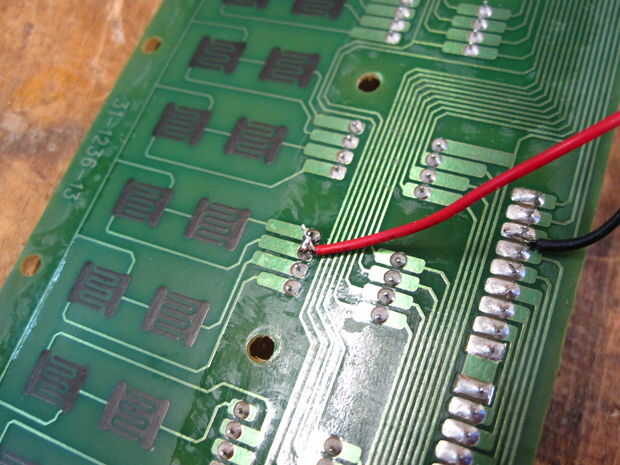

Encontrar claves disparadores en placa de circuito.
Conecte el dispositivo midi al ordenador y tratar de cortocircuito hasta que descubres donde conectar los cables de disparo.
Esto puede tomar algún tiempo, ya que la mayoría de los teclados tiene disparadores de velocidad.
(En este modelo tenemos que corto circuito dos conexiones primero y luego encontrar la conexión base correspondiente).

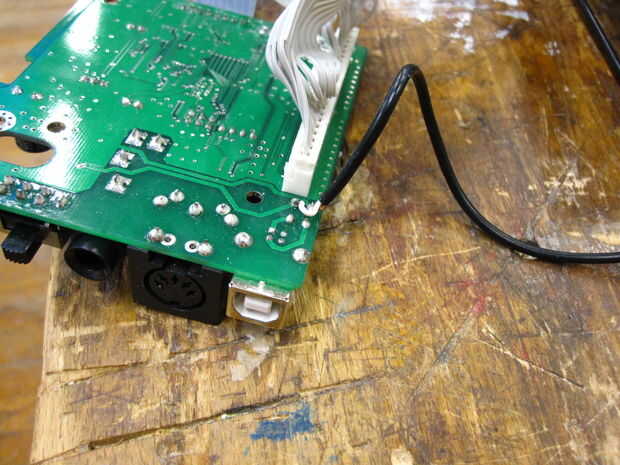

Gancho para tren de potencia de 5V en el controlador midi.
Conecte un cable al conector USB en la placa de circuito.
Esto se hace para obtener una constante fuente de 5 voltios para los disparadores láser.

Ahora vamos a hacer los gatillos laser...
