Controlador Midi con láser - (láser teclado Midi activadas) (2 / 3 paso)

Paso 2: Paso 2: construir un interruptor del láser activada.

Construir los interruptores x luz activada de 12.
El esquema se basa en: hacer un sensor de luz led.
(después de probar el dispositivo encontramos la resistencia de 100K tiene que estar ~1.6K a 10K).

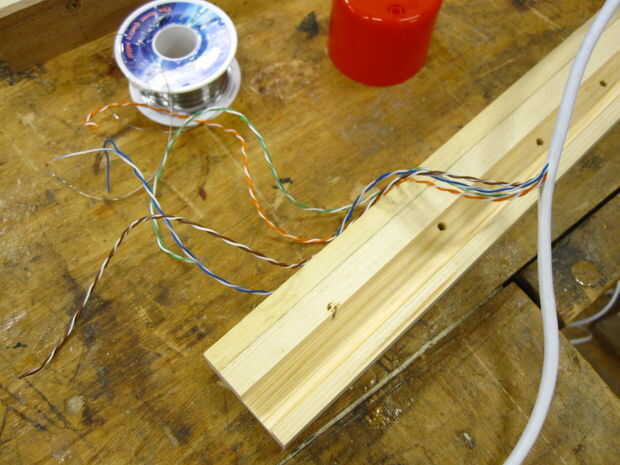

Construir cajas de madera.
Construimos dos simples cajas de madera para contener los láseres y los gatillos.

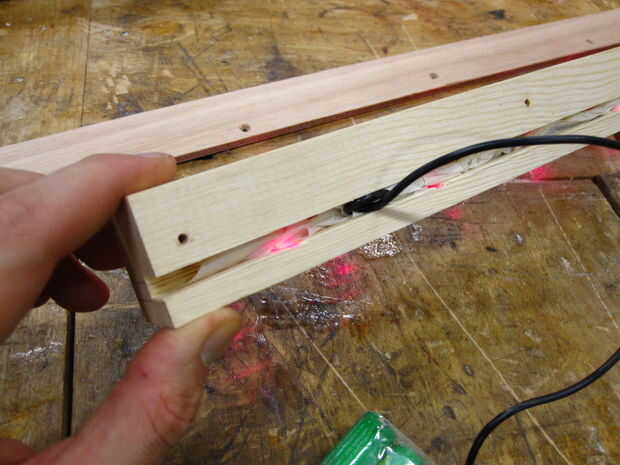

Perforar y montar los diodos láser, conectados en paralelo y conectar a 4, 5V / fuente de alimentación de 5V.
*Nota: diodos láseres baratos son algo no precisos, por favor, prueba láser antes de montarlos.

Después de soldar laser de diodos (en paralelo), conectar la fuente de energía y fósforo puntos láser en su otra caja de madera.

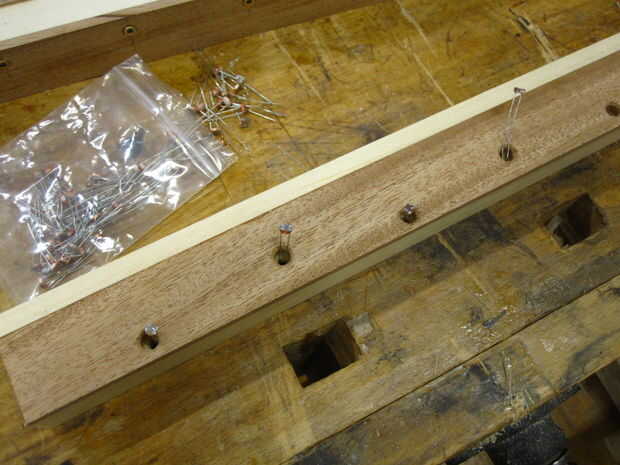

Ahora perfore los agujeros para las resistencias de la foto.

(hemos utilizado un 24cm / 9.5inches, espaciamiento entre las dos cajas de madera)

La construcción de circuitos de disparo.

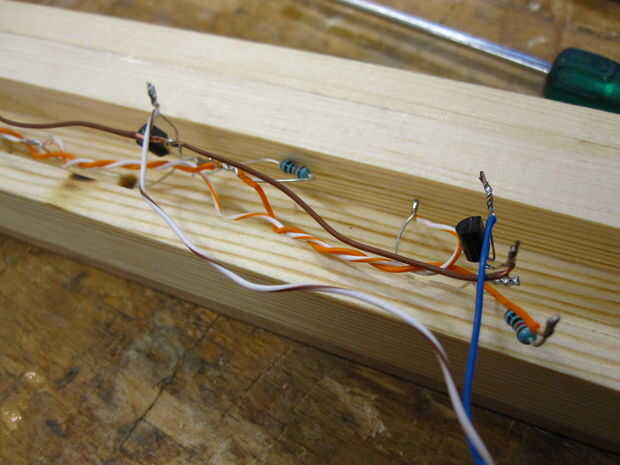

Tren de potencia de 5V (alimentación USB) conectarse diodos de la foto y las resistencias (ver esquema).
Conecte los cables solo para todos los transistores y las teclas correspondientes en el tablero de disparo midi.
(Hemos utilizado un viejo cable de red a los cables).

* Nota: En la ESi Keycontrol 49, cada 6 teclas de compartan una conexión de base común.

Siguiente...
