Controlador MIDI construido personalizado (7 / 8 paso)

Paso 7: Lo boxeo todo

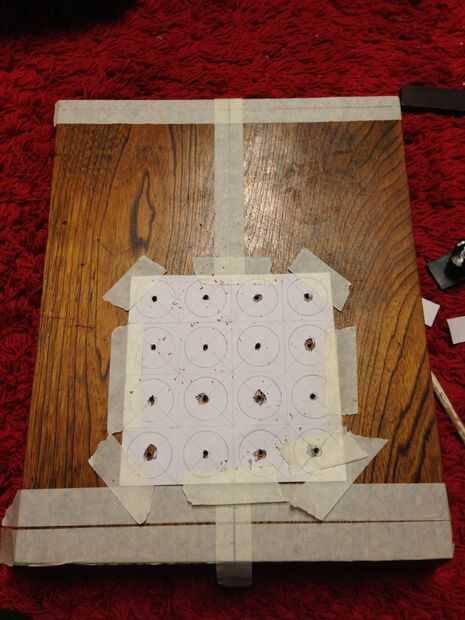

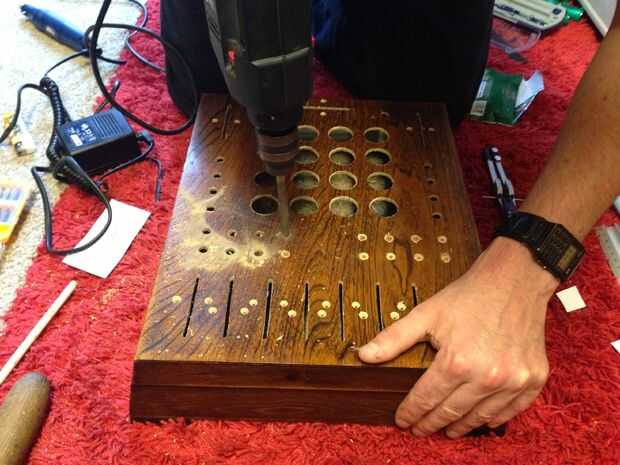

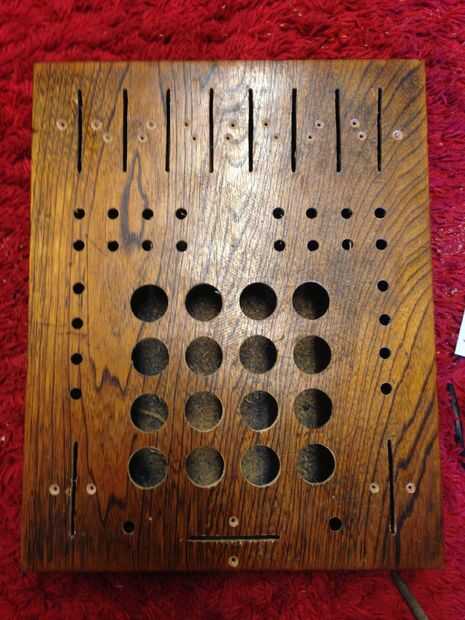

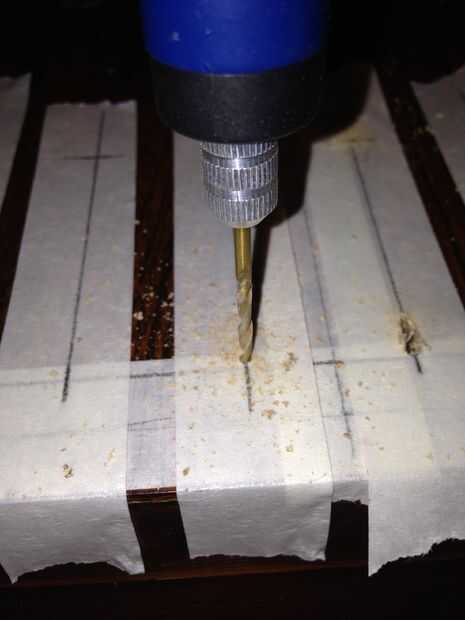

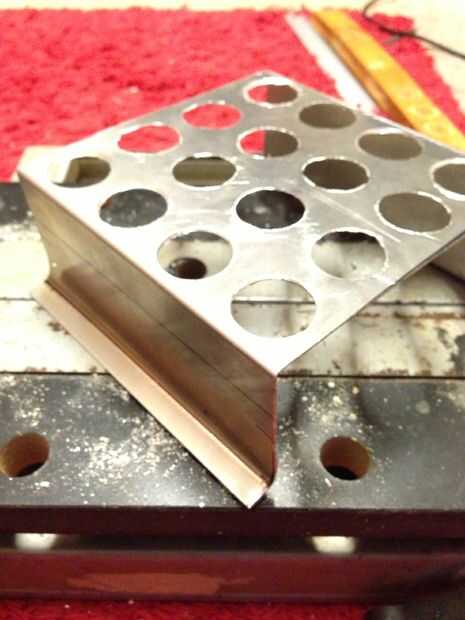

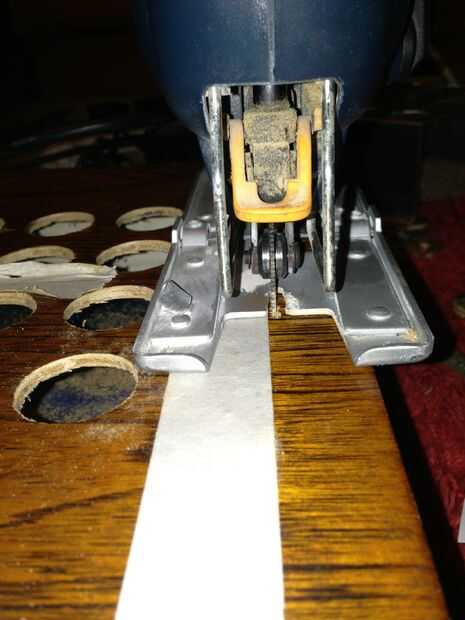

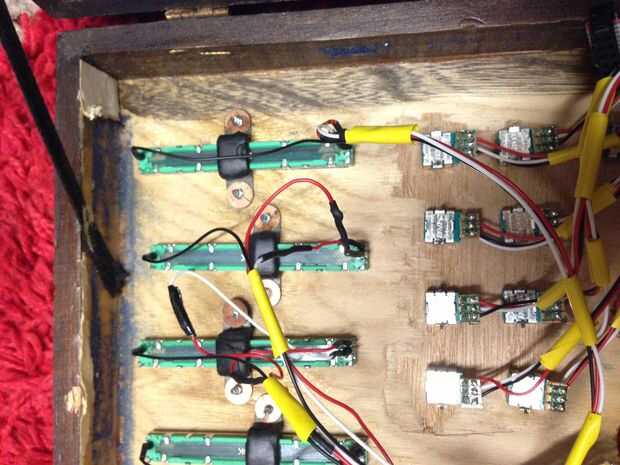

Por mi caja me encontré con un viejo caso de cubiertos de un mercado local que era el tamaño perfecto. Hice algunos papel cortado salidas de cada elemento de control para planificar la distribución y el conjunto de apresto y espaciado. Luego fue un caso de perforación y corte una vez que tenía mi diseño. El panel superior era bastante delgado y cuando juego almohadillas generalmente golpearon bastante duro así que tuve que reforzar la sección de botón de debajo. Compré un cuadro de proyecto de aluminio de maplins como cuadros y medido cada uno de los orificios que corresponden a la parte superior de la madera. Corte algunos pequeños agujeros en el centro de cada marcador de botón con una dremel y utiliza un poco de la Sierra de hoyo y un taladro para abrir los agujeros completamente, usando un archivo para deshacerse de cualquier fragmento de aluminio y asegura los botones de ajuste a través de los agujeros perfectamente. Mide el espacio entre el panel superior y la base de la caja de continuación, había doblado las paredes de la caja de aluminio a medida con un vicio y fuerza bruta. Para la fuerza adicional hice la caja de aluminio un poco más alta que podría hundirse un poco en vez de ser totalmente rígido. Luego usé la plantilla de papel que hice para que el aluminio marcar y cortar los agujeros en el panel superior de madera. Para los agujeros de la barra deslizante me marcaron sus posiciones y hacer algunos orificios en cada extremo de las ranuras una sierra de calar y corte recto a través. La escuadra que usé para marcar el espaciado de los deslizadores fue el mismo ancho que los ejes de corredera para asegurarse de que las ranuras eran rectas y lo suficientemente amplia como para evitar cualquier resistencia contra la madera ranurado el extremo largo de la plaza a través de las ranuras y utilizado una dremel para abrir las ranuras según sea necesario. Para colocar los deslizadores de abajo me encontrado algunos soportes en mis papás garaje y envuelven en sí mismo amalgamando cinta para asegurar un ajuste exacto a los reguladores. Entonces se trataba de conseguir todos los deslizadores cuadrados y atornillar los soportes de la parte superior con los cursores intercala entre. Los potenciómetros rotativos fueron bastante hacia adelante. Utiliza un taladro de Arquímedes para cortar los orificios piloto entonces utiliza una taladradora para abrirlos completamente hacia fuera. El espesor del panel superior significó que las perillas mantuvieron coger las tuercas de fijación tuve que cincele cuidadosamente rebanadas si la parte inferior si el panel para permitir que los potenciómetros se saltara un poco más.

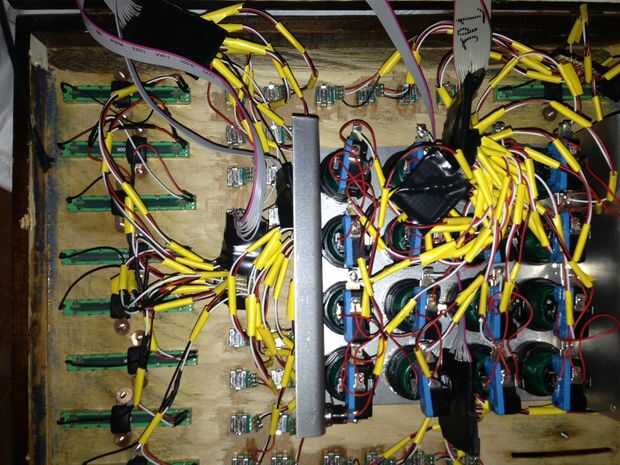

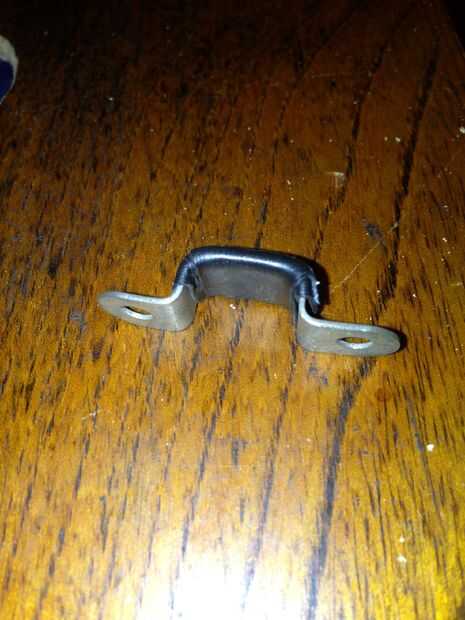

Corté una muesca de la caja donde se abre la tapa para que podría alimentar el cable de alimentación y usb a través del cerebro y jodido el cerebro a la base para asegurarlo en la caja, asegurándose de que había un montón de espacio entre el componente y el circuito para evitar cualquier cortocircuito.  Algunas pruebas finales sobre los componentes y estaba listo para programar.
