Controlador MIDI controlado de la llama (10 / 25 paso)

Paso 10: Añadir cabeceras masculinos

Puesto que vamos a hacer múltiples conexiones a + 5V y GND, se suman algunos encabezados adicionales en el protoboard para conectarse. Me pareció que teniendo cinco encabezados para cada uno + 5V y GND funciona bien para este proyecto.

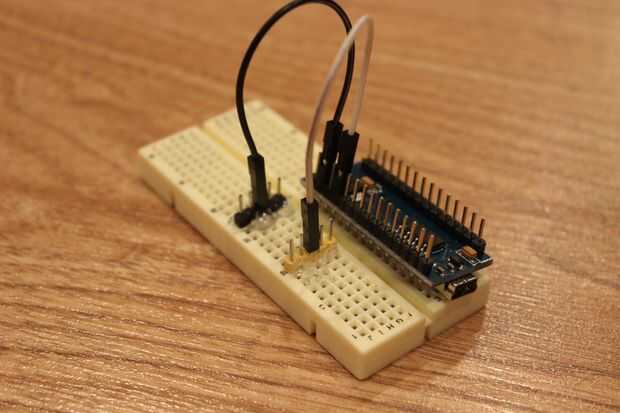

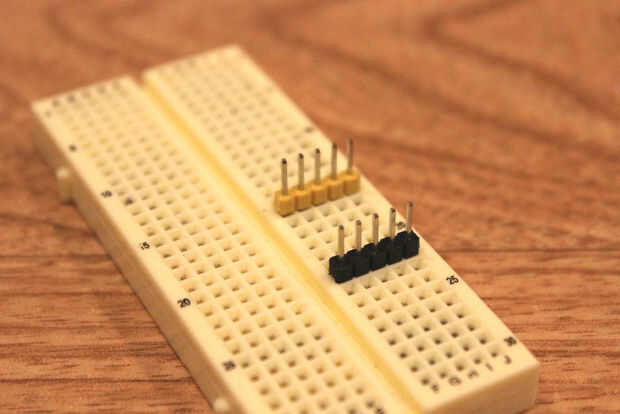

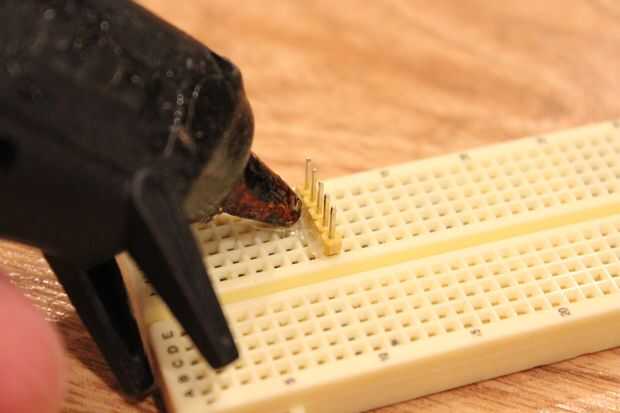

Para conectar las cabeceras, simplemente empuje dos filas de cinco cabeceras (una fila por cada uno) a través de la protoboard (hacer que entra los conectores de metal). Luego conectar una fila a la Arduino de GND y la otra fila a + 5V. Asegúrese de que usted asegure estas cabeceras con pegamento caliente antes de ir ya que si cae, todo el proyecto dejaría de trabajar.

Una vez que las cabeceras están aseguradas en la protoboard, podemos pasar al siguiente paso y usar estas cabeceras!

Vea el paso
