Controlador MIDI controlado de la llama (12 / 25 paso)

Paso 12: Añadir potenciómetros

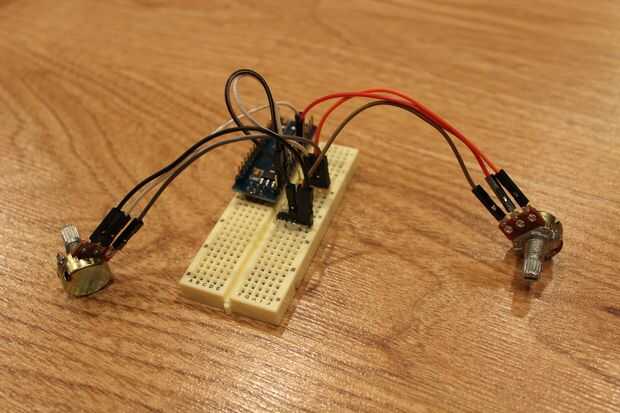

Para permitir al usuario introducir valores a Arduino, estaremos uso dos potenciómetros de 10K. Ambos conectados a la misma manera para el Arduino (excepto estarán en diferentes entradas analógicas).

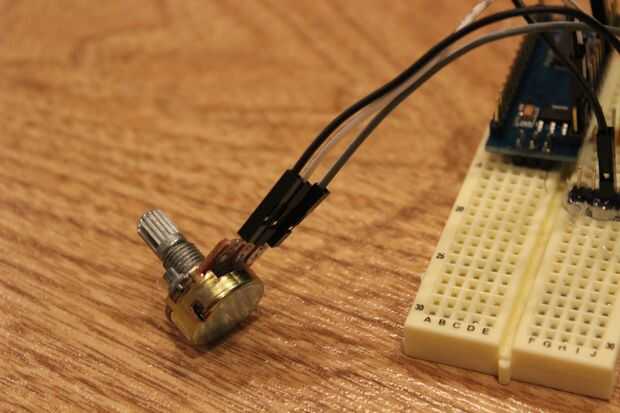

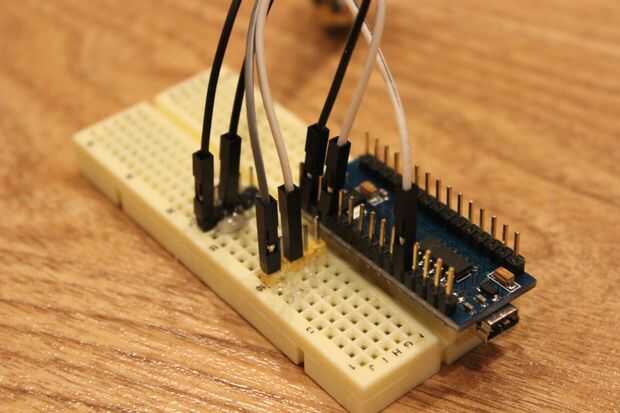

Conecte el terminal izquierdo del una potenciómetro a GND, el terminal derecho a + 5V y el terminal central a A1. Luego conecte el otro que la misma manera excepto a A2, en lugar de A1.

Como te recuerdo a lo largo de todo el proyecto, asegúrese de probar cada componente se agrega a la Arduino. Usted puede probar los potenciómetros con el potenciómetro muestra croquis de la Página Web de Arduino!
